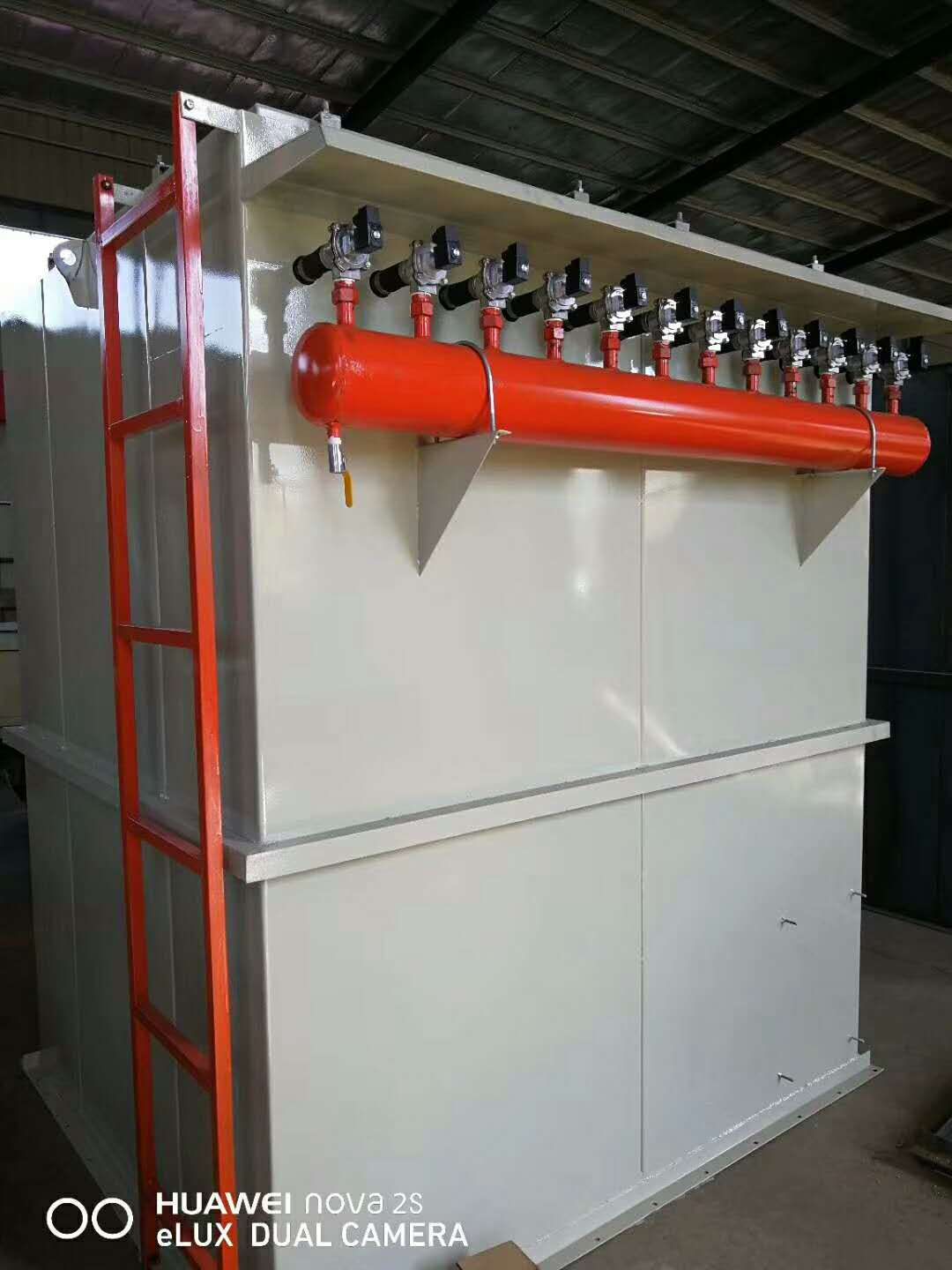

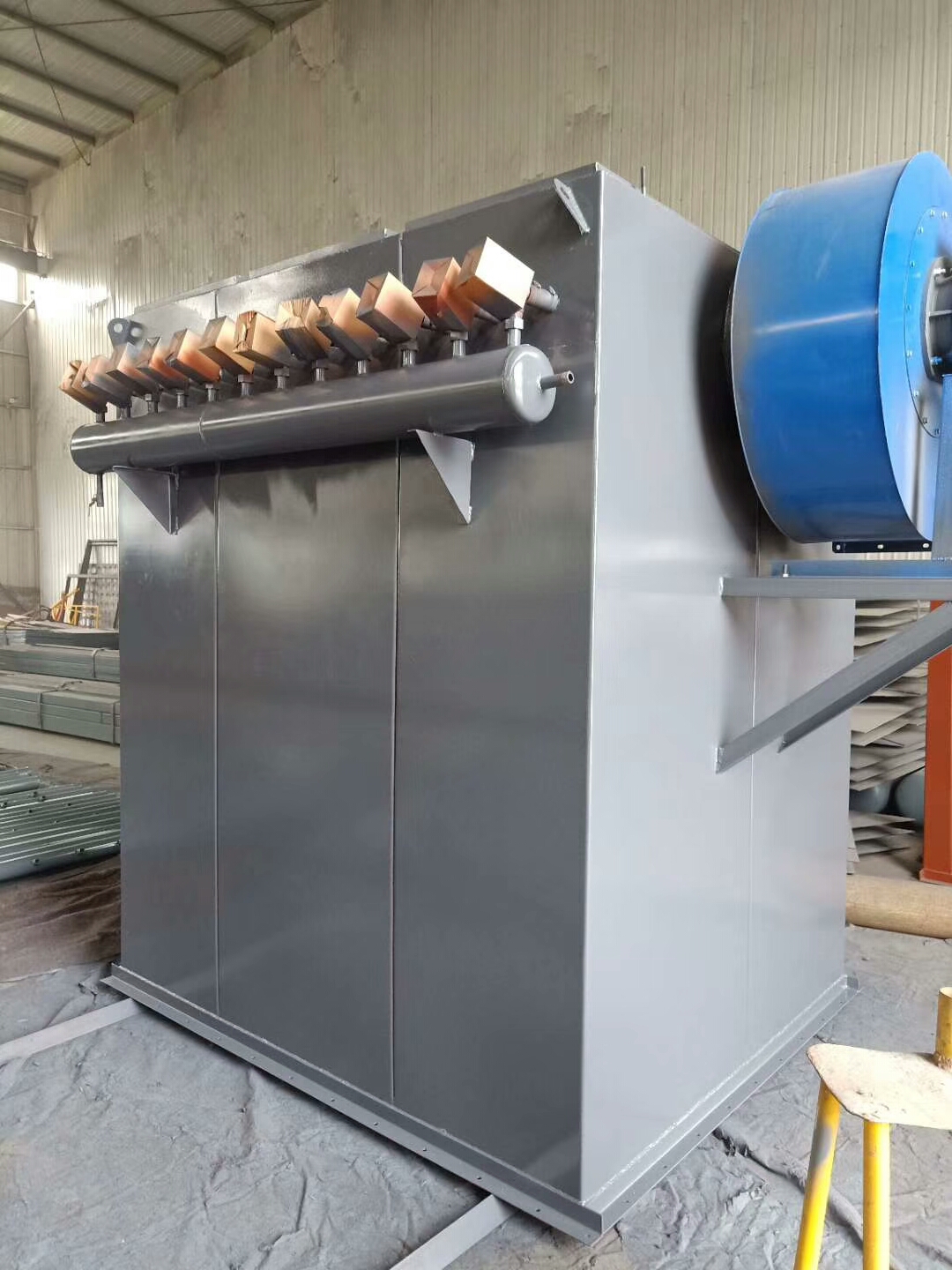

单机脉冲布袋除尘器（1）喷吹系统能根据粉尘浓度大小，随时调节喷吹周期和脉冲宽度，使滤袋始终处于良好的过滤状态。

（2）完善的电控系统，使滤袋处于高温时不烧袋，低温潮湿时不糊袋。

（3）采用不同材质的滤袋，可适用于除尘不同性质的粉尘。

（4）灵活多变的组装型式，便于现场安置。

单机布袋脉冲除尘器主要有以下部分组成：

（1）箱体：包括袋室、净气室、多孔板、滤袋、滤袋骨架、检修门、箱体设计耐压5000Pa。

（2）喷吹系统：包括主气管、喷吹管、脉冲阀、控制仪。

（3）进气排灰部分有两种形式：一种为标准带灰斗式，另一种为敞开法兰式。

单机布袋脉冲除尘器采用高压（0·5~0·7MPa）大流量脉冲阀逐条滤袋喷吹清灰的技术，与国内其它单机相比，具有清灰动能大，清灰效率高的特点。并且体积小，重量轻结构简单紧凑、安装容易、维护方便（外滤式），广泛用于建材、冶金、矿山、煤炭、非金属矿超细粉加工等行业的含尘气体净化处理系统，是环保除尘的理想设备。

单机布袋脉冲除尘器有32、48、64、80、96、112六种规格，其中每个规格分为两种安装形式，以满足不同场合的使用要求。

单机布袋脉冲除尘器维护与保养

单机布袋脉冲除尘器要经常检查控制阀、脉冲阀以及定时器等的动作情况。脉冲阀橡胶膜片的失灵是袋式除尘器常见故障，它直接影响清灰效果。该设备属于外滤式，滤袋内装骨架，要检查固定滤袋的零件是否松弛，滤袋的张力是否合适。支撑框架是否光滑，以防止磨损滤袋。清灰采用压缩空气。因此要求除油雾及水滴，且油水分离器必须经常清洗，以防运动机构失灵及滤袋的堵塞。

单机布袋脉冲除尘器使用中要防止气体在袋室内冷却到露点以下，特别是在负压下使用袋式除尘器更应注意。由于其外壳常常会有空气漏入，使袋室气体温度低于露点，滤袋就会受潮，致使灰尘不是松散地，而是粘糊地附着在滤袋上，把织物孔眼堵死，造成清灰失效，使除尘器压降过大，无法继续运行，有的产生糊袋无法除尘。要防止结露，必须保持气体在除尘器及其系统内各处的温度均高于其露点25～35℃（如窑磨一体机的露点温度58℃，运行温度应在90℃以上），以保证滤袋的良好使用效果。

脉冲布袋除尘器，脉冲清灰袋式除尘器结构

脉冲布袋除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。 清灰过程是先切断该室的净气出口风道，使该室的布袋处于无气流通过的状态（分室停风清灰）。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰，切断阀关闭时间足以保证在喷吹后从滤袋上剥离的粉尘沉降至灰斗，避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象，使滤袋清灰彻底，并由可编程序控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。

1、上、中箱体：

上箱体花板采用δ=6mm钢板，中箱体壁板采用δ=4mm钢板。 上箱体安装在除尘器顶部的圈梁上。为保证喷吹管与花板的袋孔能够严格对中，保证清灰效果和保护滤袋，上箱体在厂内加工制作，与喷吹装置组对安装后整体出厂。

2、脉冲阀与喷吹装置：

清灰原理：依靠脉冲阀膜片快速开启，在瞬间释放压缩空气，压气从喷嘴中高速喷出，引射数倍的周围气体注入袋内，滤袋快速膨胀，袋壁产生很大的加速度，抖落滤饼，从而实现清灰。采用管式脉冲喷吹 ，逐排、逐条地对滤袋进行清灰，喷吹气流全部进入滤袋 。炼钢部采用高原3”淹没式电磁脉冲阀。 通过气包压力测定，可以判断出每个脉冲阀的运行状况。

3、滤袋：

采用上海安德鲁覆膜涤纶滤料和镀锌滤袋框架，滤袋袋径Φ160×6000mm ，滤袋框架Φ160×6000mm。 为了保证袋笼有足够的强度和刚度，袋笼材质采用碳钢，纵筋12根，横向圆箍间距为200mm，钢丝直径全部为4mm。滤袋净距为50mm，两排之间滤袋净距为70mm 。

4、灰斗和输灰系统：

①灰斗外板采用碳钢，设有防止灰斗内灰流粘结或结拱的仓壁振动装置，炼钢部采用的为空气炮 。

②采用无锡雪浪的主刮板机 、分刮板机 、斗式提升机进行输灰 ，灰尘最后汇到储灰仓，由吸排车定期运走。

③设30m3储灰仓，储灰仓设料位计、仓顶除尘器及粉尘排出装置。 六、脉冲布袋除尘器的排气方式 ：

各过滤仓室均有1个气动停风阀，过滤后的烟气经气动停风阀汇合到出气总管排出 。炼钢部停风方式：由气缸带动圆盘阀开闭。

脉冲喷吹清灰袋式除尘器规格型号有DMC单机脉冲布袋除尘器系列，PPC气箱脉冲布袋除尘器系列，LCM系列长袋离线（在线）脉冲除尘器系列，如MC24-120Ⅱ型脉冲布袋除尘器、ppc气箱脉冲除尘器 、XMC脉冲除尘器、DMC脉冲布袋除尘器等除尘器是都是比较常用的除尘器，而且这些脉冲除尘器一般在各个行业都能通用，比如用于破碎机除尘器，制药厂除尘器，矿山除尘器，雕刻厂除尘器，面粉厂除尘器，化工厂除尘器等领域，可以针对各个行业的不同情况进行不同型号的选择。除尘器本体由框架壳体，滤袋总成、喷吹清灰装置、排灰装置等部分组成。

1、MDC系列脉冲袋式除尘器，该系列除尘器采用0.4-0.7MP的脉冲压缩气体，经文丘里管逐行喷入每排滤袋，并诱导袋口周围数倍的气体进入滤袋内部，使滤袋瞬间膨胀、抖动，从而将滤袋外表面的烟尘、粉尘清除掉。它具有很高的净化效率，可广泛应用于火电、冶金、化工、建材、矿山、粮食、碳素、烟草、机械和垃圾焚烧等工矿企业的烟尘、粉尘净化、粉尘回收。特点

压缩空气工作压力为0.4-0.7MP，可应用于烟尘、粉尘黏性大，相对难于从滤袋表面剥离的除尘场所；

处理高浓度（≦1000g/m³）的含烟尘、粉尘气体； 3、通用性强，设计灵活多变；

除尘效率高，可达99.9%以上，排放浓度在30m g/m³以下；

喷吹宽度、喷吹间隔均由微机控制，自动进行，自动化程度高，可定时或定压清灰；

滤袋长度一般不超过3m.

2、PPC气箱脉冲布袋除尘器，PPC型气箱脉冲袋收尘器是在消化、吸收国际具有九十年代先进水平的高效率袋收尘器，它综合分室反吹和脉冲喷吹清灰各类袋收尘器的优点，克服了分室反吹清灰强度不够，脉冲喷吹清灰和过滤同时进行的缺点，因而扩大了袋收尘器的应用范围，由于这种类型的收尘器的结构有其特点，所以提高了收尘效率，延长了滤袋的使用寿命。

气箱脉冲袋收尘器在滤袋上口不设文氏管，也没有喷吹管，既降低喷吹工作阻力，又便于逐室进行检测、换袋，本方案设计的PPC收尘器的电磁脉冲阀数量为每室1个，规格为2.5″。气箱脉冲袋收尘器是采用分箱室清灰的。清灰时，逐箱隔离，轮流进行。各箱室的脉冲和清灰周期由清灰程序控制器（PLC）按事先设定的程序自动连续进行，从而保证了压缩空气清灰的效果。整个箱体设计采用了进口和出口总管结构，灰斗可延伸到进口总管下，使进入的含尘气体直接进入已扩大的灰斗内达到预除尘的效果。所以气箱脉冲袋收尘器不仅能处理一般浓度的含尘气体，且能处理高浓度含尘气体。

3、LCM系列长袋离线（在线）脉冲除尘器，长袋脉冲除尘器是在常规短袋脉冲除尘器的基础上发展起来的一种新型、高效袋式除尘器。长袋脉冲除尘器采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地面积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。

袋式除尘器选型的重要事项。

1.按处理风量确定布袋除尘器大小

决定除尘设备大小的关键因素就要看除尘器处理风量的大小，处理风量一定要选准，否则风量选择过大会造成初期投资大，后期运行费用高，造成能源的浪费，往往是不经济的。但是风量如果选择过小不能满足尘源点的控制和粉尘排放的环保要求，也是会给后期带来不少麻烦的。由于除尘器进入实际运行后，受操作和环境条件影响有时是不易预计的，因此，在决定除尘设备的大小时，需保证有一定的余量或预留一些可能增加设备的空间。

2.按粉尘的分散度和密度选型

粉尘分散度对袋式除尘器的性能影响很大，而粉尘的分散度相同，由于操作条件不同也有差异。因此，在选择设备的型式时，首先要确切掌握粉尘的分散度，如粒径多在10υm以上且粉尘密度较大时可选旋风除尘器。在粒径多为数微米以下，则应选用静电除尘器、袋式除尘器，而具体选择，可以根据分散度和其他要求，参考常用除尘器类型与性能表进行初步选择；然后再依照其他条件和介绍的除尘器种类和性能确定。

我们需要注意的是：所有除尘器的一个共同点是对堆积密度越小的粉尘分离捕集较困难，因为除尘器选型不合理会造成粉尘的二次飞扬，影响排放浓度，所以在操作上与设备结构上应采取特别措施。

3、按气体含尘浓度选型

对布袋除尘器，含尘浓度愈低，除尘性能愈好，在较高初始浓度时，袋式除尘设备必须对过滤风速进行控制，假如过滤风速选择不合适不但会使除尘设备排放浓度超标，还会使除尘器的内脏“除尘布袋”过早终结它的生命。当含尘浓度高时，除尘设备需要进行连续清灰，压力损失和排放浓度也能满足环保要求，或者是加预除尘器使用。

4、粉尘黏附性对选型的影响

粉尘和壁面的黏附机理与粉尘的比表面积和含湿量关系很大。粉尘粒径 d 越小，比表面积越大含水量越多，其黏附性也越大。

在旋风除尘器中，粉尘因离心力黏附于壁面上，有发生堵塞的危险；而对袋式除尘器黏附的粉尘容易使过滤袋的孔道堵塞，对电除尘器则易使放电极和集尘极积尘。目前我公司已掌握解决粉尘黏附的关键技术，在许多工程项目中得到广泛应用。

5、含尘气体温度对选型的影响

袋式除尘设备原则上必须在含尘气体的露点以上的温度下进行。在湿式除尘器中，由于水的蒸发和排放到大气后的冷凝等原因，应尽可能在低温下进行处理。在过滤筒除尘器中，直接或间接地处理含尘气体的温度应降低到滤布耐热温度以下。玻璃纤维滤布的使用温度一般在260℃以下。其它滤布则在80～200℃之间。在电除尘器中，使用温度可达400℃。要考虑粉尘的比电阻和除尘器结构热膨胀来选择处理含尘气体的温度。
