喷淋塔使⽤说明书

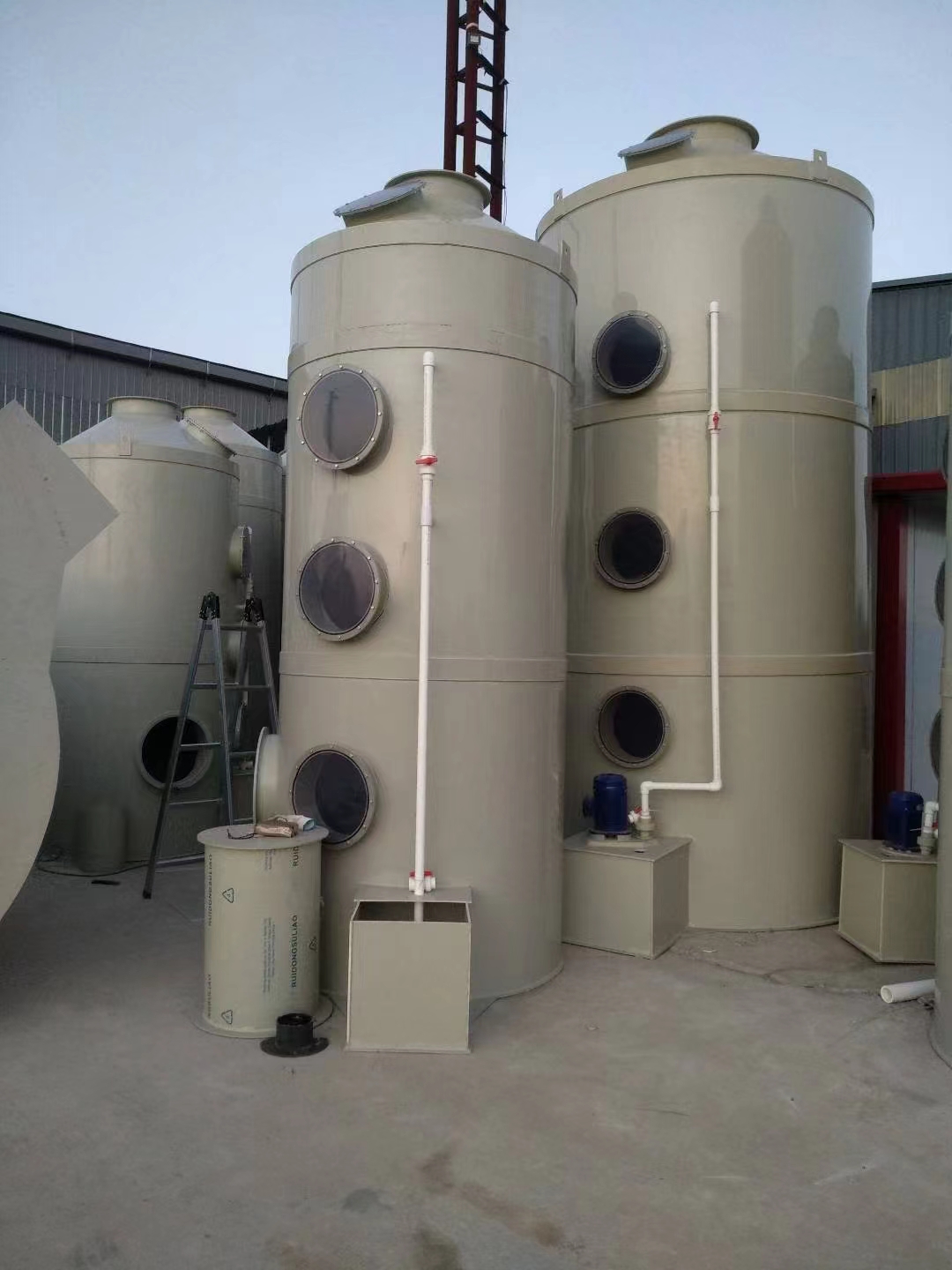

喷淋洗涤塔主要由塔体、填料层、填料⽀架、雾化喷淋系统、⽓⽔分离系统、药液储存投加系统等单元组成。酸碱废气处理（喷淋塔）主要的运作方式是不断酸雾废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，回流至塔底循环使用。

（1）、洗涤塔本

洗涤塔本体包含了废气入口、出口、视窗，维修入孔及洗涤塔内部用以支撑及固定用之结构，以确保设备本身之耐蚀性增加其使用寿命。

（2）、填充层

塔内的填料能提供足够大的表面积，促进气相充分接触。要较大的比表面积；有较高的传质速率；良好的温润性能及有利于气液均匀分布；较高的空隙率，气液通过能力和气流阻力小；耐腐蚀，易清洗而不易破碎。常采用多面空心球为填充材料，作为洗涤塔填充材料，其材质为PP。

（3）、循环洒水管路

管路材质采用PP材质，主要功能是用来将循环水送至洒水系统，而洒水系采用旋螺喷嘴，喷嘴具有不易堵塞、喷洒角度大，使洗涤塔能发挥之处理效果！

（4）、循环水箱

循环水箱预留有洗涤水之入口溢流口及排放水口，根据现场情况拟定。

（5）、洗涤塔配件

立式洗涤塔标准配备：视窗及维修人孔、入风口法兰、出口法兰、洗涤塔进水口、排水口、多面空心球填充材、循环水泵、循环水管路、洒水喷嘴。

原理

塔内填料层作为⽓液两相间接触构件的传质设备；填料塔底部装有填料⽀承板，填料以乱堆⽅式放置在⽀承板上。⽓体从塔底（或⼀侧）送⼊，经⽓体分布装置分布后，与液体呈逆流（或截流）连续通过填料层的空隙，在填料表⾯上，⽓液两相密切接触进⾏传质，待处理⽓体经传质作⽤进⼊循环液体中与循环液体中药剂进⾏化学反应，⽣成易溶解难挥发的盐类物质，使⽓体得到净化。

安装调试

1）为确保设备长期⾼效率运⾏，该设备不宜安装在⾼温的场所。

2）循环⽔箱中的循环液稀释剂应选⽤⾃来⽔。

3）在运输、卸货、吊装时请保证设备的⽔平性。在吊装之前请检查吊索的平衡性，严禁设备翻倒、野蛮操作。

4）安装位置混凝⼟地⾯应平整，设备就位后⽆摇晃，并检查⽔平符合设备安装要求，且安装位置应符合设计要求。5）安装前检查喷淋系统管道及喷嘴是否有损坏，填料隔断是否完好。

6）设备安装时请注意进出⼝⽅向正确，严禁反向安装设备。

7）安装前检查进出风⼝法兰是否光洁、平整。安装时应注意风管法兰与设备进出风⼝法兰的连接紧密性，防⽌运⾏过程中漏⽓。

8）当以上⼯作完成后即可开始循环泵进出⽔⼝与设备的连接以及排空管道的安装。

9）根据循环泵铭牌要求配备相应的电源并进⾏连接；导线必须牢固连接；保证⽔泵的接地保护从地⾯引⾄接线盒。

10）根据现场⼯况条件，调整循环⽔箱中的药剂浓度及⽔泵出⼝阀门开度⼤⼩，以保证设备处理的效果和经济性。

运行前的准备

1、检查废气管路开通情况，保证畅通；

2、开启已进行工作的抽风管道或吸气罩阀门，保持畅通，并关闭未工作的抽风管道或吸气罩阀门；

3、循环水池水至设定高度；

操作步骤

1、开启循环水泵，对喷淋装置进行喷淋；其次再开启风机；

2、定期开启沉淀槽排泥（约一个星期），排除湿尘及杂质；

3、停止运行时，依次关闭风机、循环水泵、加药系统、阀门。

喷淋塔的操作注意事项

1、只有在水泵、风机完全正常的情况下方可运转；

2、如水泵在检修后开动时，则必须注意水泵各部位是否正常；

3、定期清洗、更换填料，防止风阻增大，降低处理效果。由于填料容易受到杂物堵塞，并且在废气处理过程会产生结晶，需经常冲洗填料，以防堵塞。同时需定期更换填料；清洗、更换周期可根据实际情况确定，一般清洗周期为一年两次，更换周期为2年一次；

4、定期开启沉淀槽排泥（约一星期），排除湿尘及杂质；

5、必须确保水泵在有水的情况下运转，防止水泵抽空造成损坏。

维护保养

1）定期检查设备各紧固件有⽆松动。

2）注意观察设备、设备与风管连接点是否有漏⽓现场发⽣。若由密封件⽼化引起的漏风则应及时更换密封件，以保证处理效果。

3）经常观察设备的运⾏状况，发现异常情况及时断开电源。

4）定期对喷淋洗涤塔内填料进⾏清洗（⼀般为每年清洗⼀次）；具体情况可根据现场情况进⾏相应调整，填料长期不清洗将会使处理效果下降。

5）定期观察喷嘴运⾏状况，若遇喷淋液喷⽔不畅或喷出液体不成扇⾯说明喷嘴堵塞需及时清洗。

6）喷淋洗涤塔上设置了检视窗和维修⼊⼝以便于⼈员进⾏检视洗涤塔的⼯作状况是否正常并能及时得更换已经⽼化的填料；进⾏过维护和更换填料⼯作后需要对密封好孔板，以防⽌设备运⾏时漏⽓。

7）定期检查循环泵运⾏状态，若出现异常应停机检查。

8）设备长期停⽤时应排⼲⽔泵和循环⽔箱中的⽔。

9）运⾏时每天定期对设备进⾏巡视检查。

操作

1、在操作设备之前，保证已经按要求正确安装。

2、本设备操作主要涉及⽔泵启动，⼀般情况下按下启动按钮即可启动，在操作过程中只需进⾏如下检查：

1）在设备运⾏之前还应检查循环⽔箱中⽔位情况是否符合要求；严禁⽆⽔情况下启动⽔泵。

2）循环⽔泵启动应在系统风机启动之前。 3）洗涤塔启动时，应检查塔体内填料盒喷淋液运⾏状态，以此确定⽓液两相充分接触状况与填料是否需要更换与清洗。

4）启动后若发现喷嘴喷淋状态不合要求、⽔泵异常等现象时应⽴即停机检查。

5）应定期或按照实际情况更换循环⽔箱中的喷淋液。

警告

当设备运⾏时，请不要将易燃物放在设备附近。

注意事项

1、只有在系统停⽌运⾏的情况下才能对设备进⾏维护和保养，否则可能会出现安全事故。

2、在进⾏检视时应打开上部⼈孔，当需要进⾏填料更换或清洗时则打开下部⼈孔。
