脉冲布袋除尘器各组成部分介绍

一、袋式除尘器结构、原理

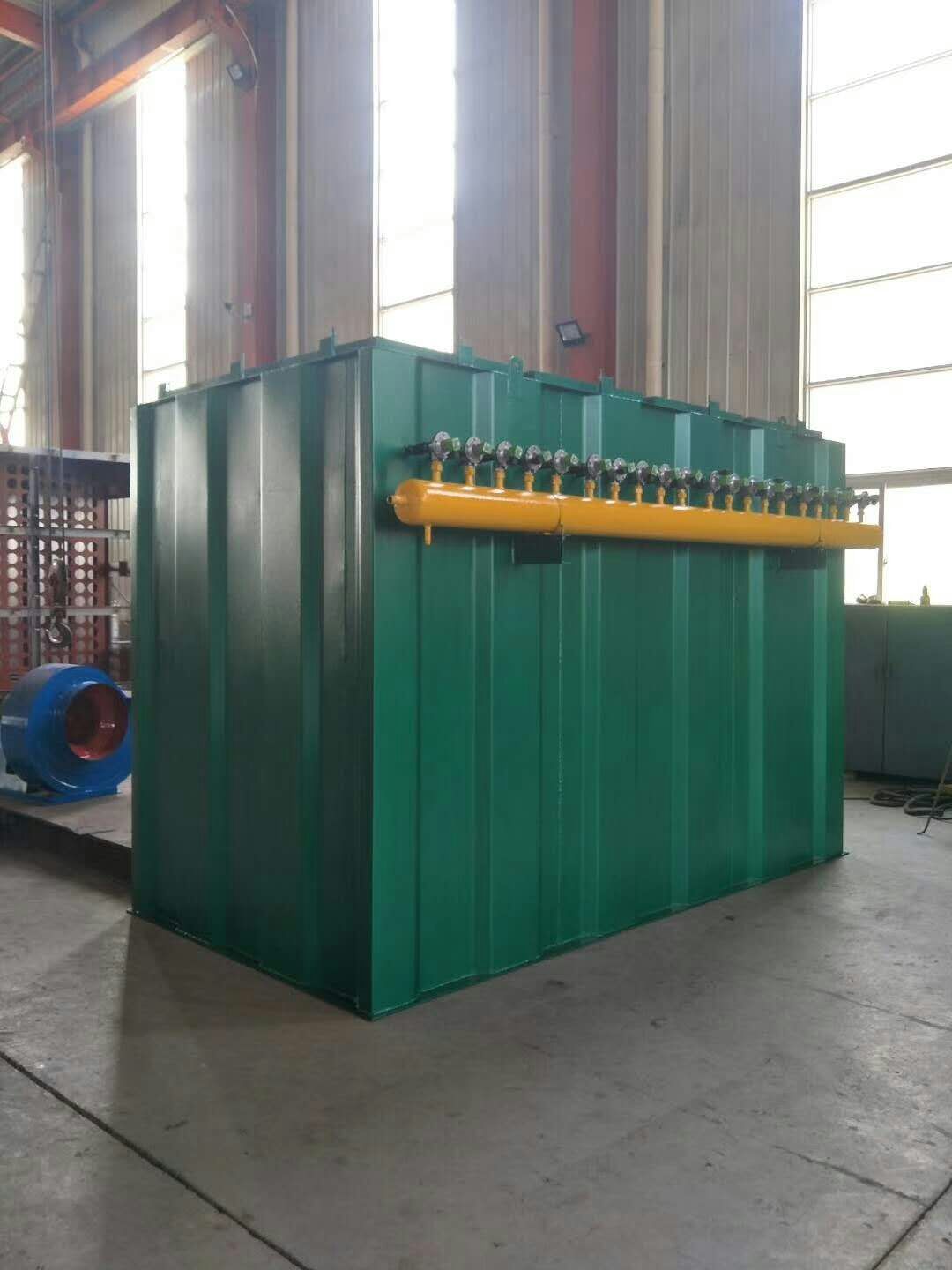

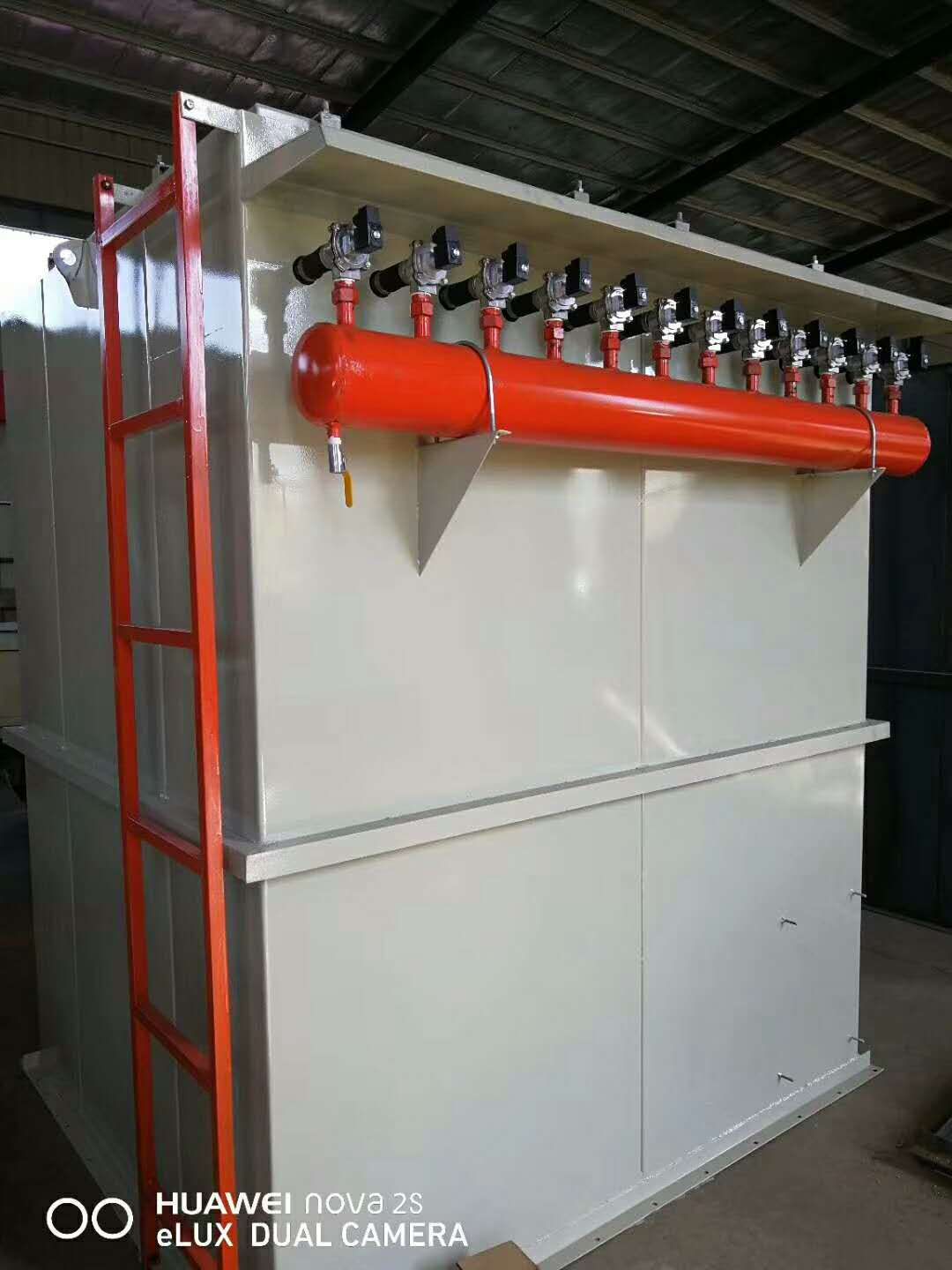

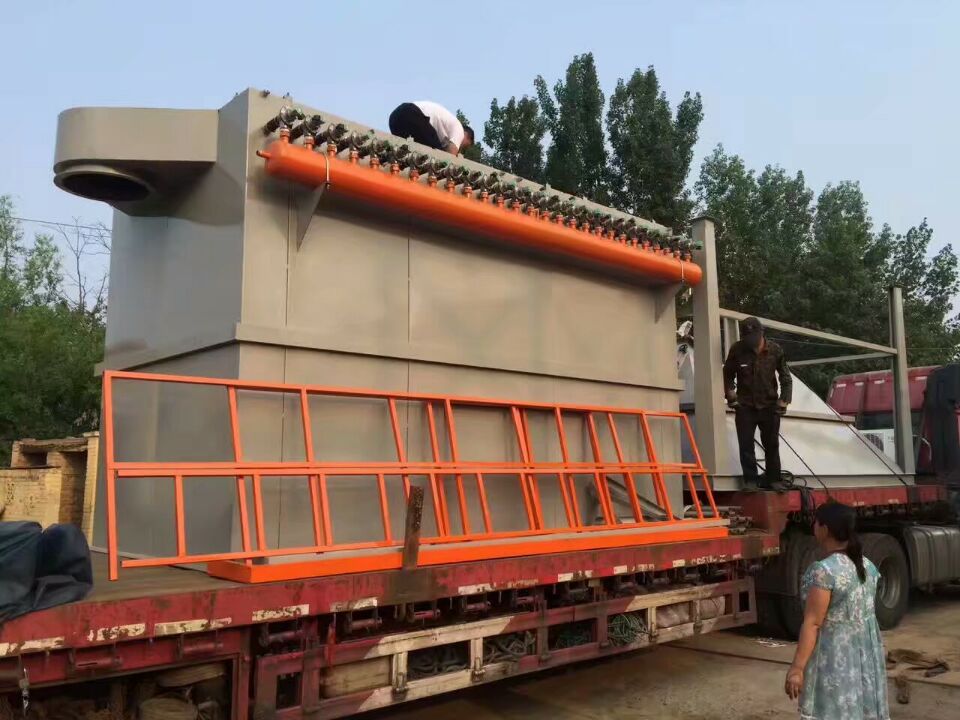

脉冲袋式除尘器主要由上箱体(净气室)、中箱体(尘气室)、灰斗、脉冲清灰系统、滤袋、滤袋骨架、进出风口、压差计、检修人孔、卸灰装置、和pLc控制仪等组成。其工作原理为:脉冲袋式除尘器在风机动力的牵引下，除尘器内部、除尘管道及除尘罩口处形成负压环境，使扬尘点的粉尘在压差作用下进入除尘器，气流通过除尘滤袋过滤，粉尘被截留在布袋表面，通过pLc 控制仪有规律地向脉冲阀输入脉冲信号，压缩气体的高压风将粘附在滤袋表面的粉尘喷吹下来收集到积灰斗内，从而达到回收粉尘的目的，处理后的干净气体经除尘风机从烟囱排出。

1、布袋除尘器花板：花板在布袋除尘器中起固定滤袋、与滤袋形成密封、隔开袋室和箱体的作用。在除尘器的维护中，常常忽视花板对除尘器收尘效果的影响。布袋除尘器上部的花板孔可以根据除尘器的不同设计来确定花板孔的大小及尺寸，同一块花板上的孔的尺寸要统一，以免会出现因除尘布袋涨圈卡不严密或涨圈弹不开，而漏灰的现象，除尘器花板尺寸取决于脉冲阀的喷吹能力。花板除承受滤袋和袋笼的重量外，还要承受除尘器内的气体压力，所以要有足够的刚度。一般布袋除尘器的花板的钢板厚度一般为4~6mm，主要取决于过滤室内悬挂除尘布袋的数量，为增加花板的刚度，花板上应增设加强筋。花板孔的加工应采用冲孔或采用等离子切割，不允许采用气割，制作完成后花板外观应平整、光洁，不应有翘曲或凹凸不平等缺陷，其平面度偏差不大于花板长度的2/1000。

2、布袋除尘器喷吹管：脉冲布袋除尘器清灰用的喷吹管均采用无缝管，借助校直机进行直线度校正。喷吹短管（又称喷嘴）与喷吹管的焊接采用了工装摸具，二氧化碳保护焊接，减少变形，保证喷吹短管间的形位公差。喷吹管下侧正对滤袋中心设有喷吹口，每根喷吹管上均设有一个脉冲阀并与压缩空气分配器相通。喷吹管借助支架固定在上箱体中，并设备了定位销，方便每次拆装后的准确复位。同时采用文氏管或类似结构的零件对压缩空气进行导流，有助于压缩空气气流方向的稳定，但文氏管或类似零件的结构会导致设备阻力的增加，我们采用的喷嘴有同样的导流效果但没有增加设备阻力之忧。

3、除尘布袋：除尘器布袋是袋式除尘器的心脏，主要起到过滤灰尘的作用，当含灰尘的气体经过除尘器布袋的时候，灰尘被布袋阻隔，净化的空气被引风机吸走。积附在布袋表面的灰尘不断增加，使除尘器的资历增大，这时脉冲控制仪得到信号，对布袋进行喷吹，使灰尘脱落在灰斗，由卸料器排出除尘器。除尘效果的好坏完全取决于除尘布袋。

二、除尘布袋制作标准

除尘布袋的纵向缝线必须牢固,平直且不得少于三条.除尘布袋袋口的环状缝线必须牢固且不得少于二条.除尘布袋防瘪环的环状缝线必须牢固且每边不得少于二条.除尘布袋袋底的环状缝线允许单线,但必须缝制二圈以上.除尘布袋下料长度尺寸偏差为±10mm，除尘布袋的周边缝制针码要均匀，袋纵向针码不得小于15针/10cm，横向针码不少于12针/10cm；缝制好的布袋不得有漏洞，损伤缺陷；直径大于200mm，长度大于5000mm的布袋应做拉伸试验，其伸长量应符合要求。

a)不允许连续跳线且1m缝线内跳线不超过1针、1线、1处；

b)无浮线；

c)不允许连续掉道且1m内掉道不超过1处。

除尘骨架：除尘器骨架（除尘器袋笼、除尘龙骨、除尘框架）是袋式除尘器（布袋除尘器）的主要配件，俗称布袋的肋骨，它的质量直接影响除尘布袋的过滤状态和使用寿命以及袋式除尘器的除尘效果。

A.笼式除尘骨架要求支撑环和纵筋分布均匀,并应有足够的强度和刚度,能承受滤袋在过滤及清灰状态中的气体压力,能防止在正常运输和安装过程中发生的碰撞和冲击所造成的损坏和变形.

B.滤袋骨架所有的焊点均应焊接牢固,不允许有脱焊.虚焊和漏焊.

C.滤袋骨架与滤袋接触的表面应平滑光洁,不允许有焊疤.凹凸不平和毛刺.

D.拉簧式骨架要有足够的圈数和弹性,拉开后间距要均匀.

E.滤袋骨架表面必须经过防腐蚀处理,根据不同需要进行电镀.喷塑或涂漆,如用于高温,其防腐蚀外理应清满足使用温度的要求.

F.除尘袋笼的垂直度6M正负1mm。

G.除尘袋笼有整体、分节两节或三节。

H.除尘袋笼长度3米以上佩带钢制一次成型文式管。

J.除尘袋笼有镀锌、喷塑、有机硅处理。

三、技术特点

1、除尘效率高，粉尘排放浓度低，能满足新的环保标准。布袋除尘器的除尘效率大于99.9%，特别是对于亚微米级(u微淞的粉尘有很好的收集效果。

2、除尘效率稳定排放浓度不受粉尘的比电阻、浓度、粒度的影响，以及设备负荷变化。

3、除尘器采用分室结构，可以分室轮换检修，而不影响生产设备运行。

4、布袋除尘器占地而积小，进、出口道布置紧凑。

5、适应性强，捕集粉尘范围广，尤其适用于燃煤灰分高、比电阻值大、硫分低和电除尘器难以收集的粉尘。低压脉冲布袋除尘器的特点1、本除尘器采用分室停风脉冲喷吹清灰技术，克服了常规脉冲除尘器和分室反吹除尘器的缺点，清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，钢耗少，占地而积少，运行稳定可靠，经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。

6、由于采用分室停风脉冲喷吹清灰，喷吹一次就可达到彻底清灰的口的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时，滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。

7、检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋龙骨采用多角形，减少了袋与龙骨的磨擦，延长了袋的寿命，又便于卸袋。

8、采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗一，由人孔处取出，改善了换袋操作条件。

9、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低。

四、袋式除尘器的选用

1、过滤速度的选择过滤速度是除尘器选型的关键因素，应根据烟尘或粉尘的性质、应用场合、粉尘粒度、粘度、气体温度、含水份量、含尘浓度及不同滤料等因素来确定。当粉尘粒度较细，温、湿度较高，浓度大，粘性较大宜选低值。如≤1m/min；反之可选高值，一般不宜超过1.5m/min。对于粉尘粒度很大，常温、干燥、无粘性，且浓度极低，则可选1.5～2m/min。过滤速度选用时，应计算在减少一室（清灰时）过滤面积时的净过滤风速不宜超过上述数值。

2、过滤材料应根据含尘气体的温度、含水份量、酸、碱性质、粉尘的粘度、浓度和磨啄性等高低、大小来考虑。一般在含水量较小，无酸性时根据含尘气体温度来选用，常温或≤130°C时，常用500～550g/m2的涤纶针刺毡。<250°C时，选用芳纶诺梅克斯针刺毡或800g/m2玻纤针刺毡或800g/m2纬双重玻纤织物或氟美斯[FMS]高温滤料（含氟气体不能用玻纤材质）。当含水份量较大，粉尘浓度又较大时，宜选用防水、防油滤料（或称抗结露滤料）或覆膜滤料（基布应是经过防水处理的针刺毡）。当含尘气体含酸、碱性且气体温度≤190°C，常选用莱通（Ryton聚苯硫醚）针刺毡。气体温度≤240°C，耐酸碱性要求不太高时，选用P84（聚酰亚胺）针刺毡。当含尘气体为易燃易爆气体时，选用防静电绦纶针刺毡，当含尘气体既有一定的水份又为易燃易爆气体时，选用防水防油防静电（三防）绦纶针刺毡。

3、控制仪,长袋脉冲除尘器清灰控制采用PLC微电脑程控仪，分定压(自动)、定时(自动)，手动三种控制方式。定压控制：按设定压差进行控制，除尘器压差超过设定值，各室自动依次清灰一遍。定时控制：按设定时间，每隔一个清灰周期，各室依次清灰一遍。手动控制：在现场操作柜上可手动控制依次各室自动清灰一遍，也可对每个室单独清灰。由用户选定控制方式，用户无要求时，则按定时控制供货。
