脉冲式布袋除尘器设计制作与安装

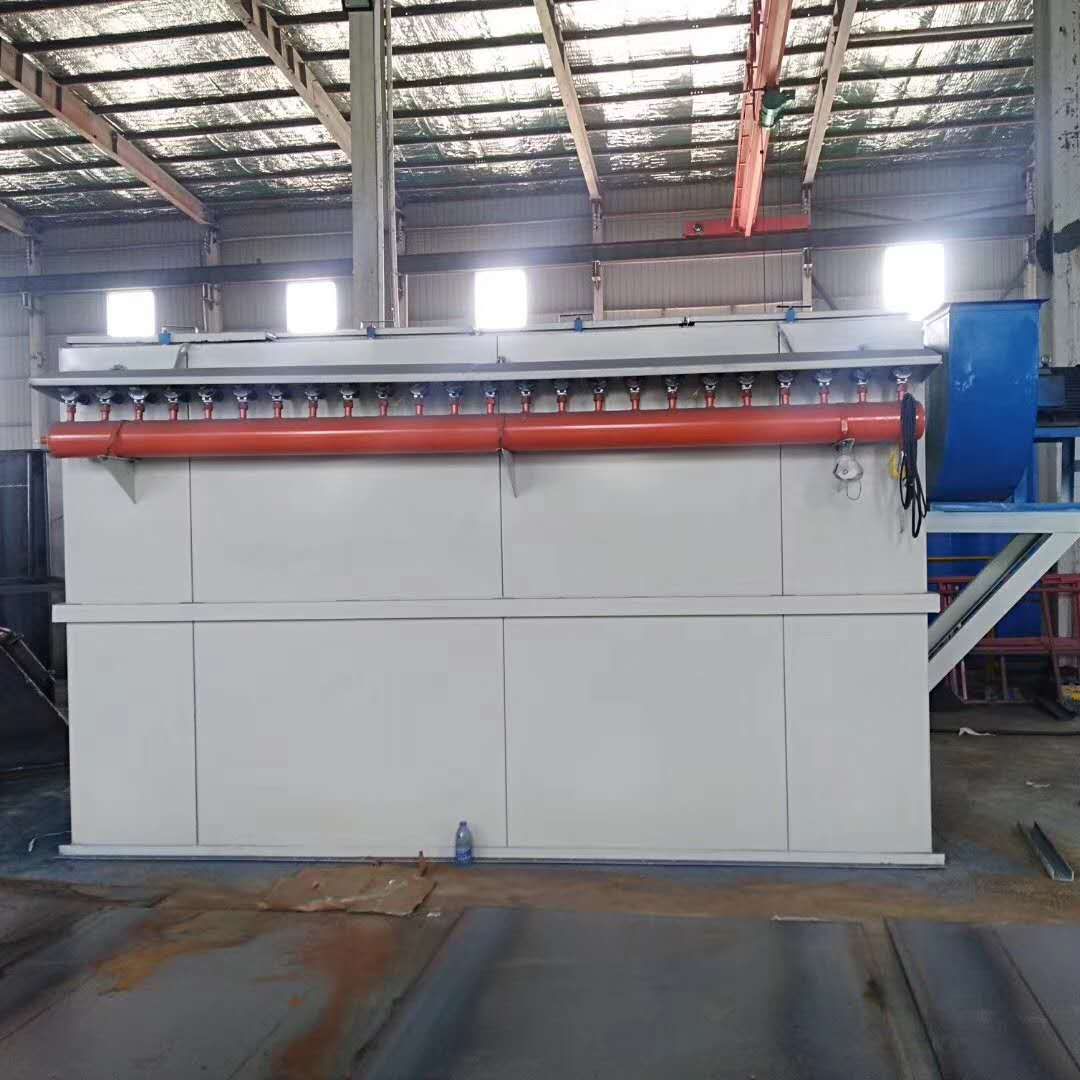

脉冲式布袋除尘器设计，引风机把含尘⽓体从进⽓⼝引⼊中壳体内，⼲净的⽓体透过滤袋由⽂⽒管进⼊上壳体，⽽由净⽓出⼝排出，⽽粉尘被阻留在滤袋外壁，随着时间的延长，吸附在滤袋上的粉尘越来越厚，滤袋阻⼒越来越⼤，此时，脉冲控制仪发出信号，程序⾃动控制各脉冲阀的开关，使⾼压⽓源经喷吹孔、⽂⽒管向滤袋内喷射，由于⾼压⽓的作⽤，使滤袋发⽣急剧的膨胀引起冲击振动，使吸附在滤袋表⾯的粉尘抖落在灰⽃⾥由输灰机构排出。

DMC脉冲布袋除尘器布袋

袋式除尘器能净化含尘⽓体的主要元件是过滤材料，它是有机或⽆机纤维制品。正确地选择滤料是设计使⽤好袋式除尘器的关键。过滤材料的选择，需要考虑含尘⽓体性质、含尘浓度、粉尘颗粒⼤⼩、化学性质、物理性能、⽓体温度等。总的说来，选择性能适当的过滤材料，既要均匀致密，透⽓性好，⼜要耐热、耐腐蚀，还要有⼀定的机械强度，才能延长滤袋的使⽤寿命，保持良好的除尘效率。每⼀种过滤材料都有各⾃的优缺点．根据上述条件选择并合理地使⽤。DMC脉冲布袋除尘器结构

1、DMC脉冲袋式除尘器主要有以下部分组成：

（1）箱体：包括袋室、净空⽓、多孔板、滤袋、滤袋笼架、检修门，箱体设计耐压为5000pa。

（2）出风系统：包括风机、风机配⽤电机。

（3）喷吹系统：包括⽓包、喷吹管、脉冲阀、控制仪。

DMC脉冲布袋除尘器采⽤的滤袋为防静电涤纶针刺毡滤料，其规范如下：

型号：防静电涤纶针刺毡

原料：聚酯

厚度： 1.4-1.35mm

单量： 500g/m2

透⽓量： 400-90m3/m2.min

表⾯处理：热定型，单⾯烧⽑、轧光处理

滤袋加⼯：粘压缝制

DMC脉冲布袋除尘器布袋⾻架

滤袋⾻架制造质量的⾼低，直接影响滤袋的使⽤寿命，影响除尘器运⾏效果和⽇常维护⼯作量、费⽤，我们采取了以下措施：

⑴袋笼的材质为碳钢冷拔丝，采⽤Ф6钢丝经4次冷拔，外加旋转⼒⽽成，⽆弯曲变形。

⑵袋笼采⽤多头电焊机⼀次成型，焊点光滑，均匀牢固，⽆脱焊、虚焊和漏焊等现象，⾻架强度⾼。

⑶袋笼的纵筋和反撑环分布均匀，并有⾜够的强度和刚度，防⽌损坏和变形，每只袋笼纵筋8根、反撑环的间距⼩于200mm；

⑷袋笼采⽤圆形；

⑸适应除尘器结构需求，⾻架为单节结构。

⑹⾻架撑环采⽤圆型结构，避免与滤袋的磨损。

布袋除尘器的制作与安装⼯艺

1.布袋除尘器概述：

⼀般来说布袋除尘器的主要结构有上部、中部和下部三个箱体，还有排灰机构和清灰系统等，

其中编号对应结构分别为1上箱体、2喷吹清灰系统、3V型压⼒机、4中箱体、5控制仪、6下箱体、7排灰系统。按照结构形式不同有着多种类型，按照过滤⽅式可分为内滤式和外滤式，按照进风⽅式可分上进风、下进风、直流式等，按照滤袋形状分为圆形和扁形带。不同类型布袋除尘器除尘器除尘原理基本相同，如图所⽰，当⽓体通过过滤层后，⽽⽓流中的杂质和颗粒残留在过滤层中，从⽽实现过滤的效果。

2.布袋除尘器安装和制作要点：

2.1、⽀座安装：

⽀座的制作和安装是布袋除尘器的基础，⼀般来说对于基础⽴柱下部和地脚预埋板之问的连接采⽤了焊接⽅式来完成。但是在实际施⼯中进场会出现预埋板连接误差的出现，因此在实际安装中需要调整⽴柱的垂直度，否则布袋除尘器的框架尺⼨将⽆法对应，⽽如果⽴柱下⽅的筋板是在出⼚前安装好的，给安装造成了困难。解决的办法可以通过切割⽅式将筋板和⽴柱切开，调整好合适的垂直度后再进⾏焊接，通过中⼼线检测、⽔平仪和卷尺等⽅式找准垂直度，保证垂直度。

2.2、灰⽃制作和安装：

灰尘将会集中在灰⽃中，所以灰⽃有着重要的⽤途。⼀般来说为减少运输费⽤和难度，灰⽃是提前预制好后现场进⾏安装的，由于运输以及储存等因素可能会导致灰⽃变形，加⼤安装难度，为了保障其制作和安装质量，可将灰⽃分为2节，并将周围的接缝处做错开处理，保证其安装质量。

2.3、壳体安装：

壳体主要有侧壁、顶梁、⽴柱和圈梁组成，其安装会受到场地的限制，⼀般采⽤吊装的⽅式将底圈梁牵拉⾄⽀座的位置，随后组装成体，由于壳体的体积很⼤所以在地⾯安装后牵拉⾄固定位置有的难度。花板的安装对⽓密性有要求，安装中可采⽤冲压式⽅法打孔，避免花板变形。安装好后需对其进⾏⽓密性检查。

2.4、脉冲阀安装：

脉冲阀安装完成后常出现漏⽓的问题，从实践⼯作经验分析可能的原因有:与⽓包的对接出现缝隙，导致漏⽓;⽓包结构本⾝有漏洞。这些问题的发⽣可能导致螺旋孔的内外部是联通的，造成漏⽓。为此在脉冲阀安装中可以适当的结合⽓泡和脉冲阀连接处的垫圈调整直径⼤⼩，螺栓可直接更换，从⽽保障其安装质量。

2.5、安装注意事项：

在进⾏布袋除尘器的安装中，必然要经过焊接等多项操作，会产⽣的粉尘等问题。同时在壳体的安装过程中，有相当多的临时⽀架，所以在安装完成以后还需及时的拆除临时⽀架，并将灰⽃下的卸灰阀拆除，仔细的清理除尘器的内部，在完成清理后再将卸灰阀安装上。否则在安装中很容易出现卸灰阀堵塞的问题，严重影响后期的使⽤。
