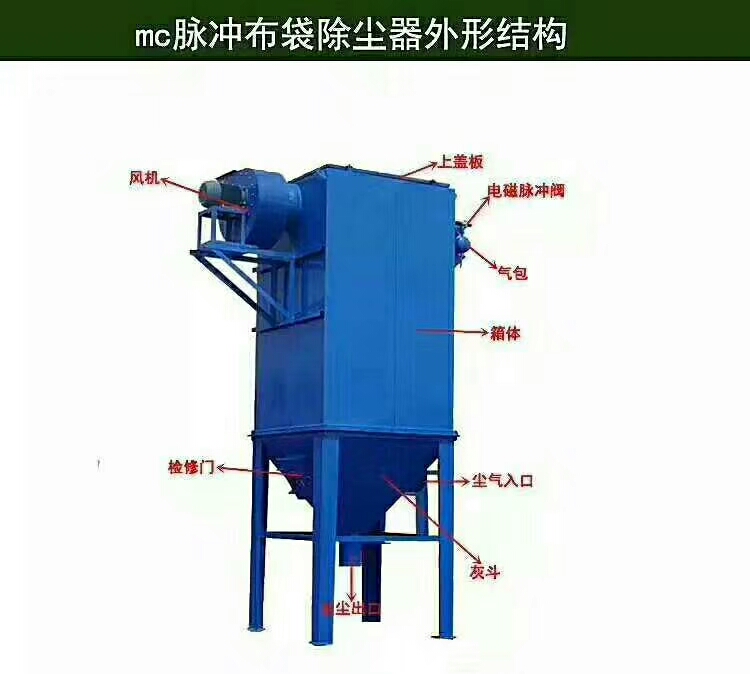

布袋除尘器设计涉及到因素和设计要点

发布时间:2023-04-25 10:45:24 | 浏览次数：

布袋除尘器设计涉及到因素和设计要点.

下面详细介绍设计中的四个重点：

1、使用温度

布袋除尘器的使用温度是设计的重要依据，使用温度与设计温度出现偏差，会酿成严重后果，因为温度受下述两个条件所制约: 一是不同滤料材质所允许的最高承受温度(瞬间允许温度和长期运行温度)有严格限制.二是为防止结露，气体温度必须保持在露点20℃以上.

对高温气体，必须将其冷却至滤料能承受的温度以下，冷却方式有多种，较为典型的有自然风管冷却、强制风冷、水冷等，具体可按不同的工艺及冷却温度、布置尺寸要求等进行设计选型.

2、处理风量

处理风量决定着布袋除尘器的规格大小，一般处理风量都用工况风量.设计时一定要注意除尘器使用场所及烟气温度，若布袋除尘器的烟气处理温度已经确定，而气体又采取稀释法冷却时，处理风量还要考虑增加稀释的空气量.

考虑今后工艺变化，风量设计指值在正常风量基础上要增加5%～10%的保险系数，否则今后一旦工艺调整增加风量，布袋除尘器的过滤速度会提高，从而使设备阻力增大，甚至缩短滤袋使用寿命，也将成为其他故障频率急剧上升的原因，但若保险系数过大，将会增加除尘器的投资和运转费用.箱式脉冲喷吹除尘器中，处于不同部位的各条滤袋，清灰强度存在较大差异，且一般气耗量较大，滤袋长度受到限制，清灰效果对离线阀的气密性依赖较大，所以箱式喷吹多用于中小型除尘器.

过滤风速因布袋除尘器的形式、滤料的种类及特性的不同而有很大差异，处理风量一经确定，即可根据确定的过滤风速来决定所必须的过滤面积.

3、入口含尘浓度

入口含尘浓度常以标态体积含尘质量表示，就入口含尘浓度，布袋除尘器设计时要作如下考虑

(1) 设备阻力和清灰周期.入口含尘浓度增大，相同过滤面积情况下，设备阻力也增加，为维持一定的设备阻力，清灰周期也相应缩短.

(2) 滤料和箱体的磨损.在粉尘具有强磨损的高浓度状况下，磨损量与含尘浓度成正比，在除尘器入口处应有导流耐磨等处理技术，如烧结粉尘、氧化铝粉、硅砂粉等.

(3) 预除尘器及过滤风速.在入口含尘浓度很高的情况下，应设计较低的过滤风速及设计预除尘器，但如果设计具有初级沉降功能的结构形式，也可取消预除尘器.

(4) 排灰装置.排灰能力是以能排出全部收集的粉尘为标准，排出的粉尘量，等于入口、出口含尘浓度差值与处理风量之积，多级排灰装置能力设计应以下一级大于上一级排灰能力为准.

4、气体成分

除特殊情况外，布袋除尘器所处理的气体，多半是环境空气或炉窑烟气.通常情况下布袋除尘器的设计按处理空气来计算.只有在密度、黏度、质量热容等参数关系到风机动力性能和管道阻力的计算及冷却装置的设计时，才考虑气体的成分.

在许多工况的烟气中多含有水分，随着烟气中水分的增加，布袋除尘器的设备阻力和风机能耗也随之变化.含尘气体中的含水量，可以通过实测来确定，也可以根据燃烧、冷却的物质平衡进行计算.

烟气中有无腐蚀性气体是决定滤料、除尘器壳体材质及防腐等选择所必须考虑的因素.另外，若烟气中有有毒气体，一般都是微量的，对装置的性能没有多大影响，但在处理此类含尘烟气时，布袋除尘器必须采用不漏气的结构，而且要经常维护，定期检修，避免有毒气体泄露造成安全事故.

选择设计除尘器的五个要点：

1.要知道出口含尘浓度

出口含尘浓度必须低于环境保护法规及国家卫生标准的指定值.布袋除尘器的出口含尘浓度，依除尘器的结构形式、滤料种类、粉尘性质而有所不同，一般介于1～50mg/m3之间.对于含有铅、镉等有害物质的情况下，要求出口浓度特别低，设计时按不同的用途及工艺特性，选用不同的布袋除尘器结构及滤料材质.

六、粉尘性质

粉尘的性质对布袋除尘器的设计有很大影响，对粉尘一些特殊性质，要根据设计经验采取有效的措施.

(1) 附着性和凝聚性.附着性和凝聚性粉尘进入布袋除尘器，粉尘稍经凝聚就会颗粒变大，堆积于滤袋表面的粉尘在被抖落的过程中，也能继续进行凝聚，清灰效能和通过滤料的粉尘量也与粉尘的附着性和凝聚性有关.

因此，设计时对附着性和凝聚性非常显著的粉尘，或者几乎没有附着性和凝聚性粉尘，必须按粉尘种类、用途的不同，根据设计经验采取不同的处理措施.

(2) 粒径.粒径分布对布袋除尘器的主要影响是阻力损失和磨损.微细粉尘对压力损失影响比较大，粗粒粉尘对磨损起决定性作用，但只有入口含尘浓度高和硬度大的颗粒，其影响才比较大.

(3) 粒子形状.一般认为，针状结晶粒子和薄片状粒子容易堵塞滤料的孔隙，降低除尘效率.能够凝聚成絮状物的纤维状粒子，若采取很高的过滤速度，就很难从滤料表面脱落，设计时按粒子状及特性选择不同的过滤风速.

(4) 粒子的密度.粉尘的堆积密度与粒径、凝聚性、附着性有关，也与布袋除尘器的阻力损失、过滤面积有关.堆积密度越小，清灰越困难，设计时要选择较低过滤风速.此外，粉尘的堆积密度对选定除尘器灰斗及排灰装置能力至关重要.

(5) 吸湿性和潮解性.吸湿性和潮解性强的粉尘，在布袋除尘器运转过程中，极易在滤料表面上吸湿而固化，或遇水潮解而成为稠状物，造成清灰困难、设备阻力增大，以至影响除尘器正常运转.例如对含有KCl、MgCl2、NaCl、CaO等强潮解性物质的粉尘，要采取必要的技术措施.

(6) 静电性.容易带电的粉尘在滤料上一旦产生静电，就不易脱落，对非常容易带电的粉尘，必须采用防静电滤料等技术措施，以避免因静电产生火花而引起爆炸.

(7) 可燃性.对于可燃性粉尘，虽然不一定都引起爆炸，但如除尘器前的工艺流程中出现火花，且能进入除尘器内时，就应采用防爆措施，如增设火花捕集器、设防爆门等.

在设计中不仅要设计合理的因此，在设计中不仅要设计合理的过滤风速及使气流分布均匀的导流技术，而且要按粉尘的粒径、浓度、工况条件设计选择合理的气流上升速度，才能确保延长滤袋使用寿命.

2.要知道设备阻力

所谓设备阻力是指除尘器入口至出口在运行状态下的全压差.布袋除尘器的压力损失通常在1000～2000Pa之间，脉冲布袋除尘器压力损失通常小于1500Pa.设备阻力是风机选型的主要依据，设备运行过程中允许压力损失有某种变动范围，设计时应考虑设备阻力变动余量来确定风机的选型.果过滤风速选择不当或分室分布不均，会影响滤袋的寿命，同样，气流上升速速选择不当或分室的气流上升速度不均，也会影响滤袋使用寿命.

3.要知道设备耐压

布袋除尘器的耐压是根据工艺要求及风机的静压等确定的，必须按照布袋除尘器正常使用的压力来确定设备的设计耐压.作为一般用途的布袋除尘器，设备耐压为4000～5000Pa，对于长袋脉冲除尘器一般为6000～8000Pa，对于采用以罗茨鼓风机为动力的负压型空气输送装置，除尘器的设计耐压为15～50kPa.

另外，某些特殊如高炉煤气干法脉冲布袋除尘器，其设计耐压要求达到0.3MPa或更高，设备一般均设计为圆形，以满足耐压要求.

4.要知道清灰压力

清灰压力是布袋除尘器设计的重要参数，根据所用压缩空气压力不同，分成高压(0.5-0.7MPa)、中压(0.35～0.5MPa)、低压(0.2～0.35MPa)及超低压(0.2MPa以下)，并把脉冲阀根据气包内压力区分为高压阀(直角阀)和低压阀(淹没阀).箱式喷吹不设喷吹管，属无序喷吹，清灰气流靠脉冲阀直接喷入上箱体并使之增压，进而将能量传递至该室每条滤袋以实现清灰.

设计选型高压或低压脉冲阀是按压缩气体供气条件及除尘工艺工况决定，目前小型除尘器使用较多的为高压清灰压力，而长袋脉冲采用较多的为低压清灰压力.

不同清灰压力设计选用不同的喷吹管清灰结构，喷吹管开孔尺寸、结构型式、喷吹管与花板的高度尺寸等，将直接影响设备清灰性能.

脉冲清灰对压缩空气要求不十分严格，含尘、含水、含油等指标分别达到ISO8573-1表中三级、五级即可，当压缩空气质量不达标，喷吹时进入除尘滤袋的气流含油、含水量相对增加，一旦油、水进入滤袋，将贴附堵塞部分过滤面积，导致除尘器阻力加剧上升.过滤速度和气流上升速度二者在布袋除尘器内各处都应保持在一定范围内.

5.要知道清灰方法

(1) 在线清灰和离线清灰.脉冲布袋除尘器可采用在线清灰和离线清灰两种方法.在线清灰是指在进行脉冲喷吹时，滤袋仍然进行含尘气体过滤，在线清灰过滤及清灰时对系统波动影响小，但清灰不彻底，不能在线检修.

离线清灰是指把除尘器内部分成若干个过滤室，每个袋室的净气室上独立安装离线阀、气缸和电磁脉冲阀等压缩气控制系统，在对每个过滤室进行脉冲清灰喷吹前，通过离线阀首先关闭这个袋室，使该滤室在没有烟气过滤情况下进行清灰，因此离线清灰效果更彻底，且能在线检修，缺点是增加离线机构、造价高、清灰时对系统烟气波动有影响等.

如何选择在线或离线清灰，应视除尘工艺及用户条件等诸多方面进行综合考虑，对于小型且入口粉尘浓度低的除尘器，一般采用在线清灰，反之采用离线.对于大型除尘器一般设计为离线结构并具有离线、在线两种可以切换的清灰功能，当工况条件允许不离线清灰时，可切换为在线清灰，但无论在线或离线清灰.均不影响除尘器运转.

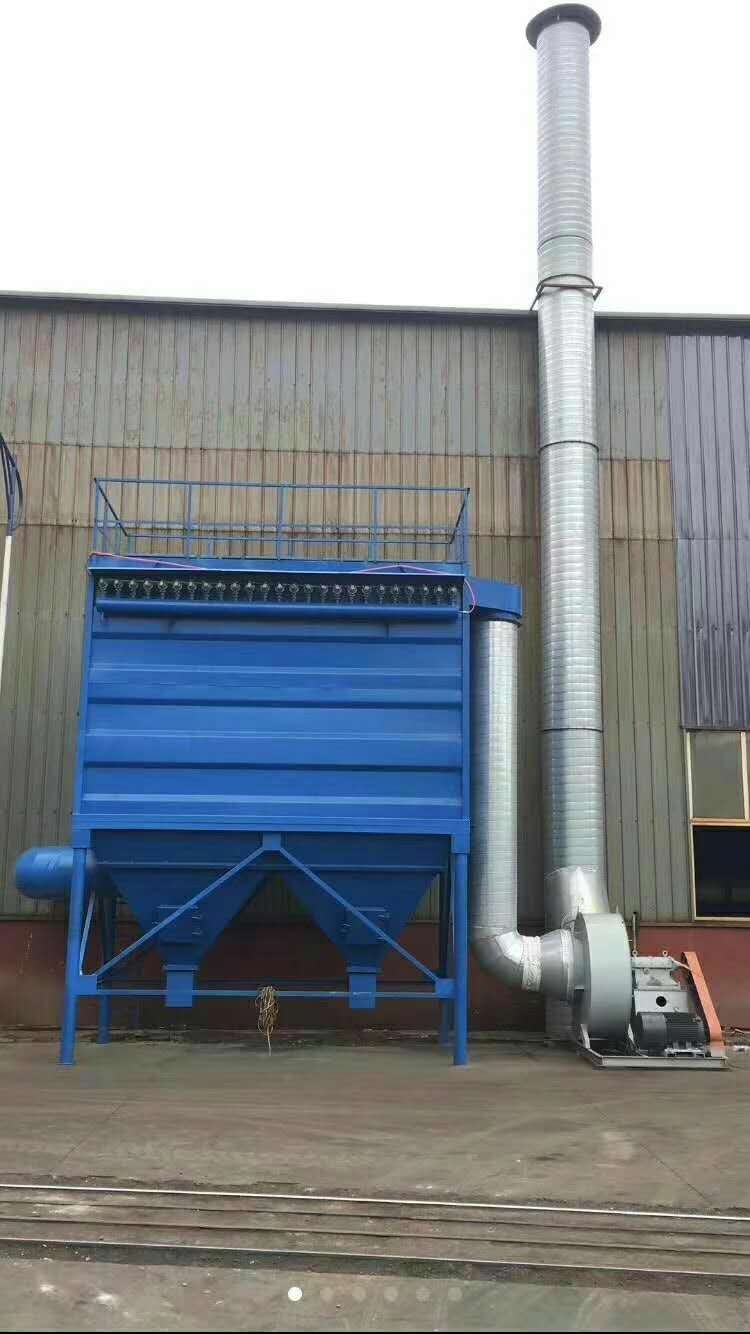

安装布袋除尘器时需要一些的技巧和经验厂家分享，安装布袋除尘器时除对土建基础尺寸进行校对外，还要对基础质量进行检查，合格后再进行安装。袋式除尘器的灰斗、箱体、风室各部分及各部分之间连接处要有良好的密封性能，各部分组装后采用煤油渗透法进行检验。喷吹系统管路及各组件连接处应做气密性试验,不得有漏气现象。清点各个零部件时必须要有清单，按清单一一清点生产零部件，确认是否少了哪些零部件，将所少的部件列成清单与公司联系以便尽快使安装所需部件完整，配备完全。检查各个零部件的质量是否合格，有无变形和锈蚀，若不合格应进行修整或更换。外购件必须有质量合格证和无明显外观损坏，方可进行装配。彩板和镀锌板的安装必须先下后上、先内后外施工原则，防止雨水进入保温区域，同时外形要美观。滤袋安装之前，必须清除风室、花板上的杂物，然后清除箱体、灰斗内所有安装遗留物，如吊耳、工具、小零件、焊条、焊渣等。

上箱体和下箱体的安装，一般由于运输的问题，上箱体和下箱体都是分开的，所以在到达施工地点后，用吊车把除尘器从车上吊下来之后，将上箱体和下箱体用螺丝固定住，然后就可以安装管道了。

注意事项：箱体、袋室、进出风口、灰斗等安装后，全部连接处保证密不透气，要求焊接密封的，必须实行气密焊，用紧固件链接的，必须加密封垫，并将全部紧固件拧紧。对局部漏风处，应用硅胶或环氧树脂进行堵漏雨。除尘器的密封好坏是影响正常运转和寿命的重要因素，气箱脉冲布袋除尘器要求漏风率小于3%。

管道安装，按照各部件安装图的节点来连接管道。所有的配管都采用法兰连接或管螺纹配管。按安装图所示各种管件(弯头、三通、活接头等)之间的连接短管，应预先测定尺寸，制作螺纹短管。螺纹接头在连接时，连接处要绕上油麻丝绳，为了防止漏气，不要拧的过紧，以损坏管子。橡胶管与工作气缸的入口连接，应在通气后进行正式连接，以便通气时将管道中的杂物清除干净。压气管路安装图安装完毕后，应先将管道内杂物清除干净，然后以1.5倍的工作压力试验，30分钟无泄漏方可认为合格，如有漏气应9拆下重新绞丝、绕上油麻丝后再试压，直到不漏为止。

注意事项：组装气路部分时，主气管在厂内已分别制作好，现场只要组装，控制气管(接提升阀气缸)要现场进行下料、套扣等安装，要求全部管路内必须清理干净，无任何杂物存在，全部接头均应填充密封材料，并经试压不漏气。

除尘器布袋正确安装方法：首先，检查布袋的质量，确保它们是完整的，没有破损的地方。然后，将布袋安装在除尘器上，以保证布袋的贴合性和安全性。接着，将布袋的上部固定在除尘器上，以防止布袋脱落。安装完成后，要检查安装质量，以确保布袋安装紧凑，没有空隙，并且不会漏掉灰尘。

1、用手去握住除尘器布袋张口一侧的并且确保除尘器布袋其他所有份折起来，并将可折叠的除尘器布袋一部分推进护袖中以横穿天花板，在除尘器布袋可折叠一部分在天花板的情况下开启后，松开除尘器布袋顶端，让槽型垫弹簧圈架在天花板上的护袖上；

2、把除尘器布袋自身的总重量缓缓的稳固所在位置，让金属环从除尘器布袋顶端抽出来护袖，将护袖装置于天花板孔内；

3、以两只手握住槽型垫弹簧圈，两只手把弹簧环圈往里压使之成“C”形。在确保弹簧环圈成“C”形的并且，放置沟槽形弹簧圈隆起的一侧到附近的天花板孔边。一手握已装嵌好的隆起“C”的一侧，另外一只手把隆起的“C”形稳固在花板边；

4、假如当弹簧环圈彻底伸展开时不能够听见啪的响声，以一只手的大拇指把弹簧环圈向板口内边推去，使弹簧圈的槽正好置入天花板孔内边；

5、通常情况下就该可以听见“啪”的响声，不然，便将弹簧环圈从另一所在位置再屈成“C”形，提出弹簧环圈高出天花板，随后在去重复以上装置环节。

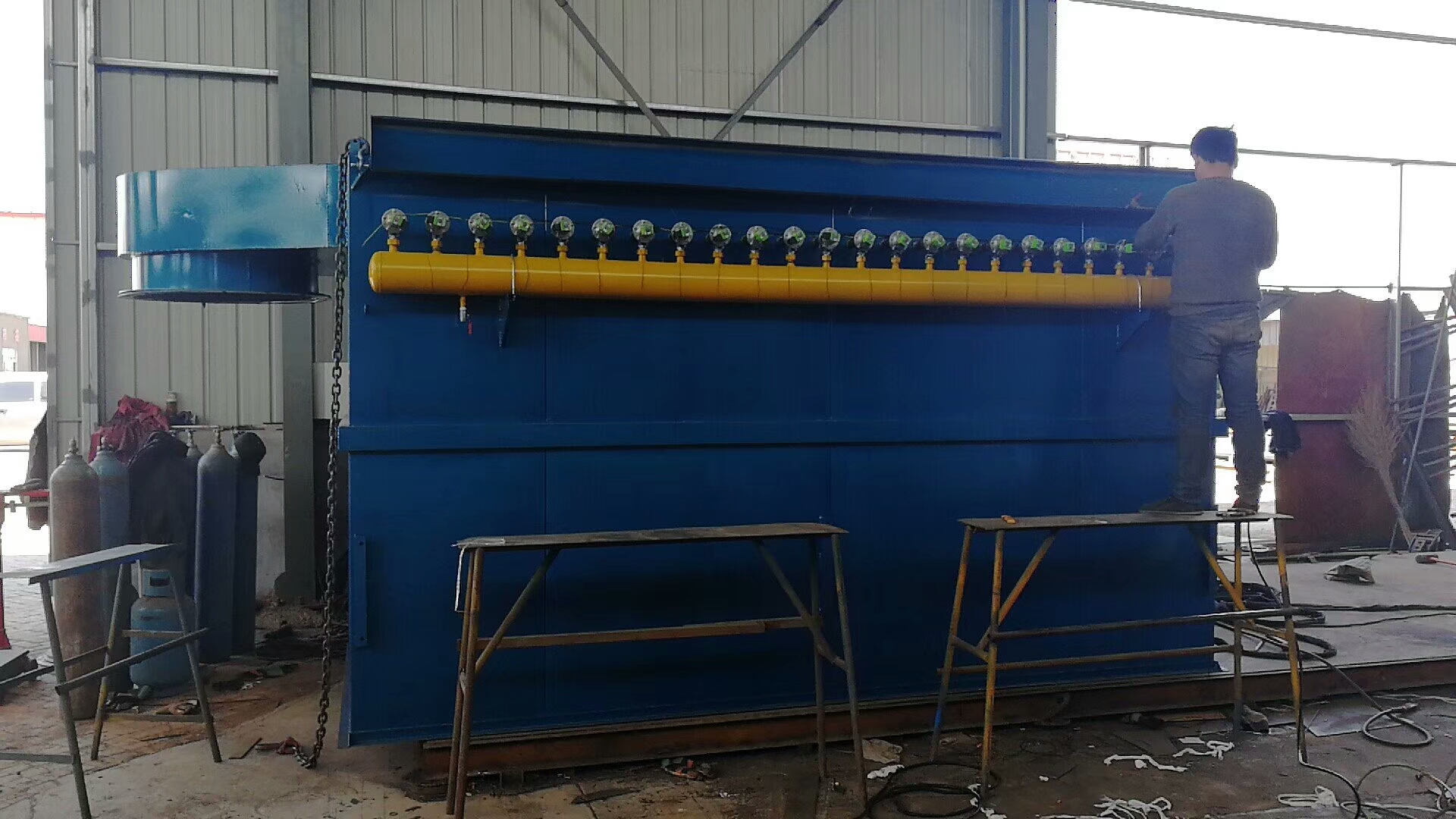

6、喷吹管安装要保证和花板之间的距离，保证喷吹管的每个喷嘴对准花板孔的中心，偏差应该小于2毫米，各检查门和连接法兰应有密封垫，检查门密封垫应粘接密封垫搭接处处于斜接成叠接，不允许有缝隙，以防漏风。

7、安装压缩空气管路时，管道内要扫除污物防止堵塞，安装后要试压，试压压力为工作压力1.5倍，试压时关闭安全阀，试压后，将减压阀调至规定压力。

8、布袋除尘器安装完成之后，应该对箱体、风道、灰斗的焊接处做详细检查，如果发现有漏焊、气孔、咬口等问题应该进行补焊，以保证除尘器的密封性和最终的除尘效果。

9、袋笼在花板上装好以后，就要在灰斗内部做目测检查，看布袋底部是否接触到周边箱体的钢板，防止运行过程中磨破滤袋。每排滤袋的上方将安装一根喷吹管，每根喷吹管通过钢接头与分气箱相连，喷吹管的另一端有可供调节的固定端与净气室(上箱体)的支架连接。喷吹管的各喷吹口应与滤袋的中心保持对中。警告：除尘器布袋和袋笼应在室内保存，在安装清理后，各检查门应关闭，除尘器布袋安装之后不允许进行焊接、切割或打磨工作。
