MC24/36/48/64/80/96/100袋脉冲布袋除尘器技术参数

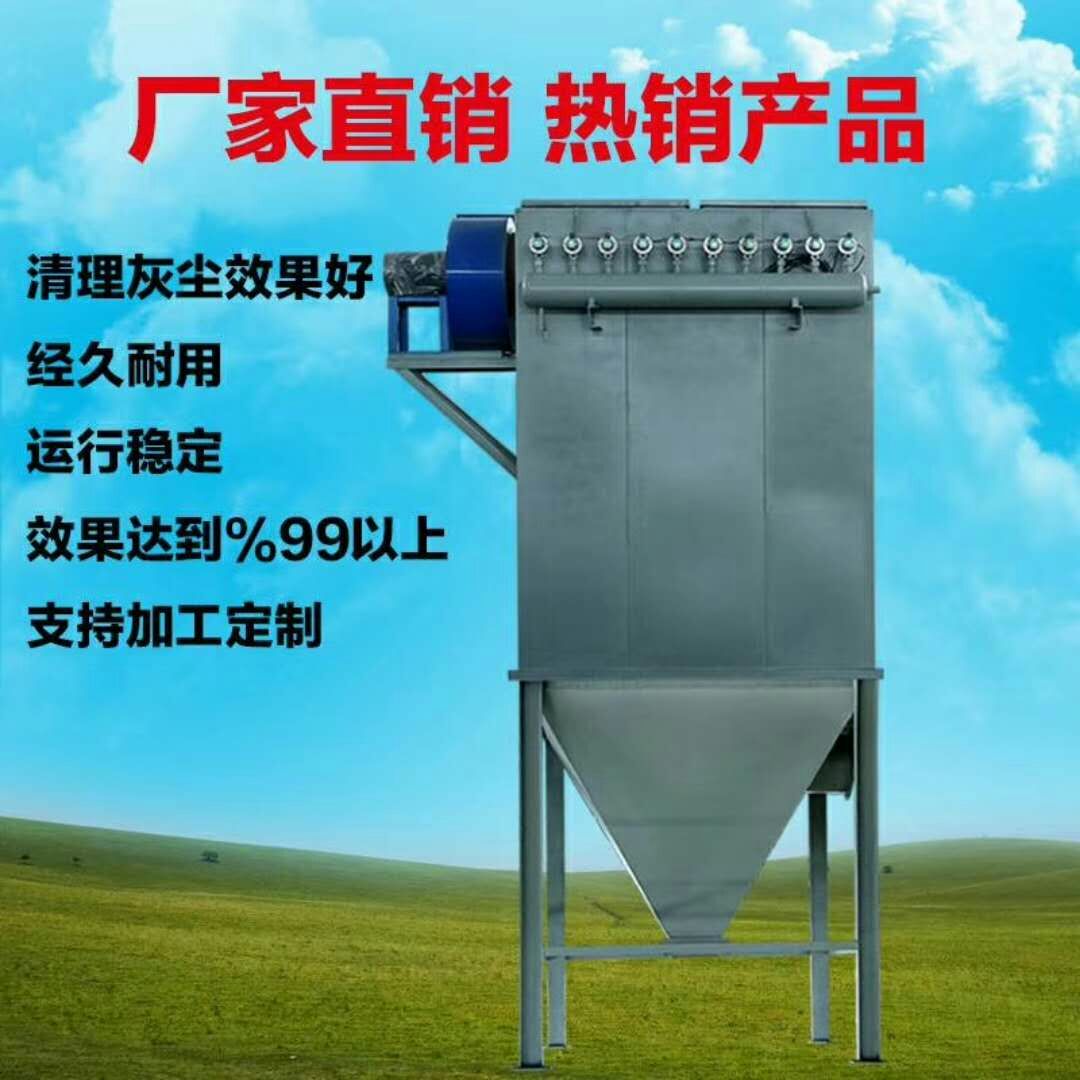

DMC脉冲布袋除尘器工作原理与结构

脉冲布袋除尘器由灰斗、上箱体、中箱体、下箱体等部分组成，上、中、下箱体为分室结构。工作时，含尘气体由进风道进入灰斗，粗尘粒直接落入灰斗底部，细尘粒随气流转折向上进入中、下箱体，粉尘积附在滤袋外表面，过滤后的气体进入上箱体至净气集合管-排风道，经排风机排至大气。

DMC-24袋脉冲布袋除尘器参数配置表

24袋除尘器过滤面积19.5平方，

布袋数量24条、骨架数量24条、

风机功率3KW、进风口尺寸219MM、

设备外形尺寸：长1.29米--宽 0.95米--高4米

爬梯+护栏+脉冲清灰+卸灰阀+电控箱，为一套整体设备，可根据客户要求，改用不锈钢材质，或者加装保温，加装泄爆装置。

DMC-36袋脉冲布袋除尘器参数配置表

36袋除尘器过滤面积28.8平方，

布袋数量36条、骨架数量36条、

风机功率3KW、进风口尺寸273MM、

设备外形尺寸：长1.29米--宽 1.29米--高4米

爬梯+护栏+脉冲清灰+卸灰阀+电控箱，为一套整体设备，可根据客户要求，改用不锈钢材质，或者加装保温，加装泄爆装置。

DMC-48袋脉冲布袋除尘器参数配置表

48袋除尘器过滤面积38.4平方，

布袋数量48条、骨架数量48条、

风机功率4KW、进风口尺寸273MM、

设备外形尺寸：长1.63米--宽 1.29米--高4米

爬梯+护栏+脉冲清灰+卸灰阀+电控箱，为一套整体设备，可根据客户要求，改用不锈钢材质，或者加装保温，加装泄爆装置。

DMC-64袋脉冲布袋除尘器参数配置表

64袋除尘器过滤面积51.2平方，

布袋数量64条、骨架数量64条、

风机功率5.5KW、进风口尺寸325MM、

设备外形尺寸：长1.63米--宽 1.63米--高4.5米

爬梯+护栏+脉冲清灰+卸灰阀+电控箱，为一套整体设备，可根据客户要求，改用不锈钢材质，或者加装保温，加装泄爆装置。

DMC-80袋脉冲布袋除尘器参数配置表

80袋除尘器过滤面积64平方，

布袋数量80条、骨架数量80条、

风机功率7.5KW、进风口尺寸377MM、

设备外形尺寸：长1.97米--宽 1.63米--高5米

爬梯+护栏+脉冲清灰+卸灰阀+电控箱，为一套整体设备，可根据客户要求，改用不锈钢材质，或者加装保温，加装泄爆装置。

DMC-96袋脉冲布袋除尘器参数配置表

96袋除尘器过滤面积76.8平方，

布袋数量96条、骨架数量96条、

风机功率11KW、进风口尺寸426MM、

设备外形尺寸：长2.31米--宽1.63米--高5米

爬梯+护栏+脉冲清灰+卸灰阀+电控箱，为一套整体设备，可根据客户要求，改用不锈钢材质，或者加装保温，加装泄爆装置。

DMC-100袋脉冲布袋除尘器参数配置表

100袋除尘器过滤面积80平方，

布袋数量100条、骨架数量100条、

风机功率11KW、进风口尺寸426MM、

设备外形尺寸：长1.97米--宽 1.97米--高5米

爬梯+护栏+脉冲清灰+卸灰阀+电控箱，为一套整体设备，可根据客户要求，改用不锈钢材质，或者加装保温，加装泄爆装置。

通用数据

24袋-100袋脉冲除尘器耗气量：喷吹耗气量0.4-0.6，气泵需要0.9立方的就可以，三相电电源，设备自带控制箱及风机加置开关，用户回去自己安装完毕后接信号开关，接电源即可运行。
