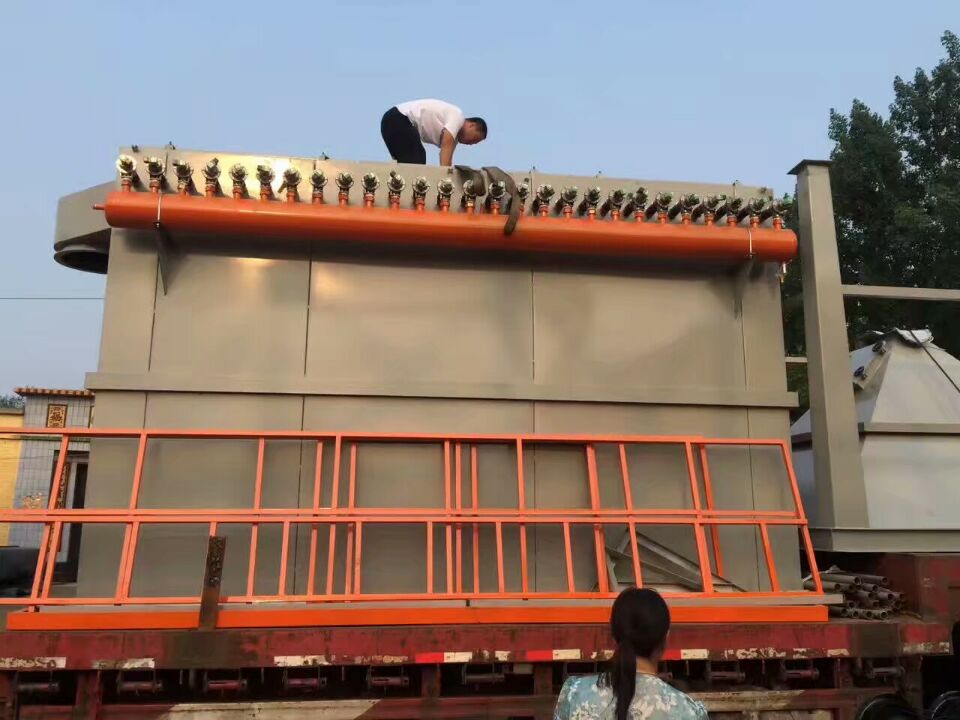

布袋除尘器上箱体在整个布袋除尘器的设计中是属于关键部位的设计
发布时间:2023-04-19 10:33:36 | 浏览次数:


布袋除尘器上箱体在整个布袋除尘器的设计中是属于关键部位的设计,它的设计好坏直接关系到布袋除尘器能否正常运行,设计上箱体时,应考虑到花板孔在上箱体内的合理布置、上箱体横截面高度、商线孔的大小及方位。在有内旁通的情况下,还要考虑到离线孔与内旁通孔的位置关系。当然,对上箱体结构强度的验算也是同等的重要。上箱体在设计时,应考虑设计有一定的斜度,以利于雨水的顺利排放。

下面是经验之谈,如有不正确的地方欢迎交流探讨。

1花板孔布置。

花板孔在上箱体内应该均匀布置,根据现场实际情况及工厂制造经验,在滤袋长度不超过8m的情况下,孔与孔之间的间隙为滤袋直径的1.5倍,举例来说,如果采用160×6000的滤袋,则孔与孔之间的距离为240mm。

2上箱体横截面高度

对上箱体横截面高度进行控制,主要是保证净化后的气体在通过上箱体内部空间时,气流流向均衡,不会发生由于上箱体截面太小而遭成气流阻力太大,基至遭成风机吸力不够、无法正常工作的情况发生。

根据多年来的设计经验,通过上箱体横载面的风速不应当超过3m/s.

3离线孔大小及方位

经过上箱体每个仓室离线孔的风速一般控制在6~12m/s左右,理论上来说,经过离线孔的风速越低越好,这样可以便布袋除尘最结构阻力降低到最低,但在实际工程中,这却是不必要的,因为风速越低,势必会使离线孔径变大,同时导致整个上箱体结构向外侧延伸变大,浪费材料,很不经济。

4离线孔与内旁通孔的方位布置

内旁通孔径的设计过程同离线孔是相同的,需要注意的是:通过内旁通孔径的速度一般可以允许达到16m/s,但最大不允许超过18m/s。这样设计的目的是保证烟气在走旁通时,布袋除尘器进出风口差压不超过1500Pa。(阻力与风速的平方成正比)在某些布袋除尘器上箱体个别仓室内,会出现即有离线又有旁通的结构,此时,就需要考虑一下离线与旁通的合理布置了,一般来说,当旁通打开时,大量烟气通过旁通口直接进入上箱体净气室汇风烟道内,此种情况下,需要将离线设置在烟气流的背侧。同时,要求离线必须有可靠的密封措施,防止大量烟尘灰透过健隙进入上箱体仓室内。

5花板框架强度计算

花板框架上面要盖有花板。滤袋及袋笼安装时,对花板平整度有极其严格的要求,其平面度允差一般为1:1000,在这种情况下,要求花板框架必须有足够的安全强度,防止袋过表面积灰和摸作人员检修维护时,对花板的平整度有不利的影明。

计算公式,Imin=qLへ4/(384fE)

式中,q单根型钢承受的载荷,L型钢长度,f型钢允许的变形挠度,E弹性模量。

壁板强度计算也按此公式进行。
