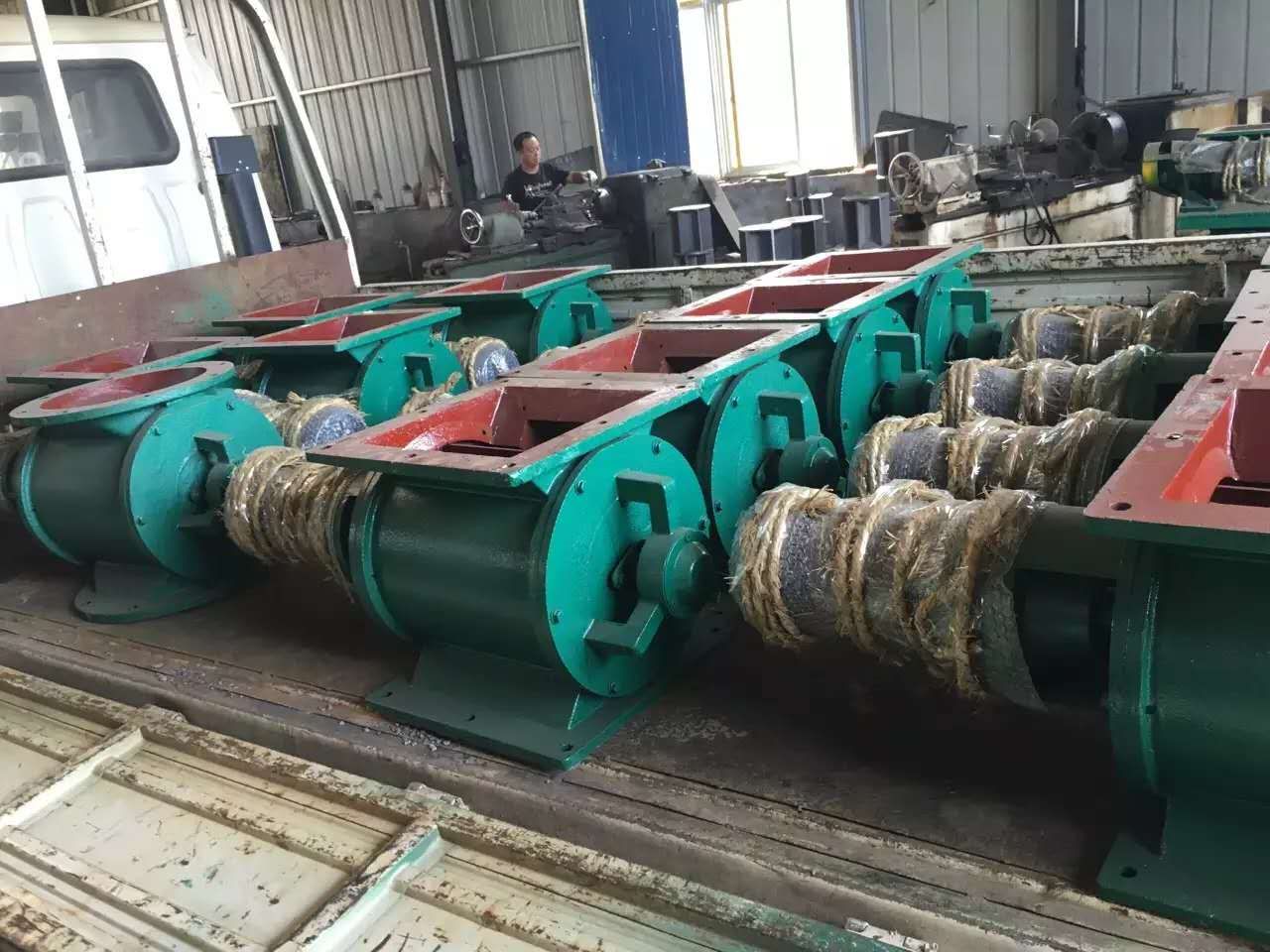

YJD-B型圆形星型卸料器简介

发布时间:2023-11-25 11:03:00 | 浏览次数：

YJD-B型圆形星型卸料器简介:俗称卸料器,卸灰阀,由带有数片叶片的转子叶轮,壳体,减速机及密封件组成星型卸料器的进出口法兰接口方式主要有两种.方口为A 型,圆口为B型,YJD-A型星型卸料器指的是法兰接口方式为方形的卸料器,其应用最为广泛.

YJD-B型圆型星型卸料器用途:主要安装于除尘器的灰斗排灰,也可广泛用于化工,冶金,矿山,机械,电力,粮食等行业的给料卸灰系统的卸料装置.具有结构简单,使用方便,易操作,运转平稳,耗电量低,噪音小,使用寿命长等优点.

耐高温型圆口星型卸料器YJD-B型:根据物料输送和下料口的温升不同因为温质对机体膨胀有影响,以及对轴承和油封系统不利,我厂设计了耐高温型外装式结构关风机,圆形星型卸料器YJD-B型把运转部分与物料接触的箱体部分分离开来,可以安全的把轴承运转和油封系统不受交温影响而正常工作,此类产品不但耐高温,圆型星型卸料器YJD-B型还可以针对由于吸温性物料和金属性粉末的输送和接受,具有很好的效果因为这类物体有穿透性,穿透油封装置物料直入轴承,导致运转不受而损坏机械,正是有外装的特点,圆形星型卸料器YJD-B型不会和物料接触.关风机用于安装在负压下工作的圆型星型卸料器的排料口处,上部接受卸料器排出的物料,依靠旋转的叶轮起着输送物料的作用,又担负着密封的作用,防止气力输送过程中从排料口吸入空气,保证卸料器的正常排料.

YJD-B型圆星型卸料器特点:1,结构紧凑,造型美观,使用方便.2,运转平稳,噪音低.3,由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善.4,本厂也可按用户要求设计制造.(支架联轴器皮带链条传动)5,本产品采用00号减速机专用润滑脂,请定期检查,加油.

Ｂ型圆型星型卸料器外形安装尺寸表 (mm)

型号 Type	A	B	C	H	E	n-d	功率 KW	工作温度 ℃	每转体积 L/转	转速r/min	卸料能力 M3/h
2型	240	200	150	240	~690	8-φ9	0.55	≤80	2立升	24	2.8
4型	280	240	180	280	~730	8-φ11	0.55	≤80	4立升	24	6
6型	300	260	200	300	~750	8-φ11	0.55	≤80	6立升	24	8.5
8型	320	280	220	320	~770	8-φ11	0.75	≤80	8立升	24	11.5
10型	340	300	240	340	~830	8-φ13	1.1	≤80	10立升	24	14
12型	360	320	260	360	~850	8-φ13	1.1	≤80	12立升	24	18
14型	380	340	280	380	~870	8-φ17	1.1	≤80	14立升	24	20
16型	400	360	300	400	~890	8-φ17	1.1	≤80	16立升	24	23
18型	420	380	320	420	~930	8-φ17	1.5	≤80	18立升	24	26
20型	440	400	340	440	~950	8-φ17	1.5	≤80	20立升	24	29
26型	510	460	400	520	~1100	8-φ17	2.2	≤80	40立升	24	57
30型	550	500	440	560	~1140	12-φ17	2.2	≤80	48立升	24	69
36型	610	560	500	620	~1200	12-φ17	2.2	≤80	60立升	24	86
40型	650	600	540	660	~1260	12-φ17	2.2	≤80	75立升	24	108
46型	720	670	600	750	~1320	12-φ20	3	≤80	130立升	24	187
50型	770	720	650	800	~1390	12-φ20	4	≤80	1 50立升	24	215
56型	820	770	700	850	~1450	12-φ20	4	≤80	210立升	24	300
60型	870	820	750	900	~1600	12-φ20	5.5	≤80	270立升	24	390
66型	920	870	800	950	~1650	12-φ20	5.5	≤80	310立升	24	445
90型	1100	1010	900	1200	~1690	16-φ20	7.5	≤80	375立升	33	740
1000型	1200	1110	1000	?1300	~1890	16-φ20	7.5	≤80	410立升	33	810
1200型	1400	1310	1200	1400	~2060	20-φ22	7.5	≤80	930立升	33	1800
1400型	1600	1510	1400	1600	~2470	20-φ22	11	≤80	1570立升	33	3100
1500型	1700	1610	1500	1700	~2580	20-φ22	11	≤80	1990立升	33	3900
1600型	1800	1710	1600	1900	~2650	24-φ24	11	≤80	2470立升	33	4800
1400型	1900	1810	1700	?2100	~2800	24-φ24	15	≤80	2970立升	33	5800
1800型	2000	1910	1800	2300	~3000	24-φ24	15	≤80	3550立升	33	7000
1900型	2100	2010	1900	2500	~3200	28-φ26	18.5	≤80	4250立升	33	8400
2000型	2200	2110	2000	2700	~3250	28-φ26	18.5	≤80	5000立升	33	9900
