喷漆房催化燃烧设备处理工艺流程

根据行业要求及减少用户投资成本、运行维护费用，拟采用湿法除尘、干式过滤、活性炭吸附、催化燃烧脱附的方式对喷漆房污染综合治理，其中吸附浓缩-催化燃烧法工艺流程图如下：

图1喷漆废气处理工艺流程图

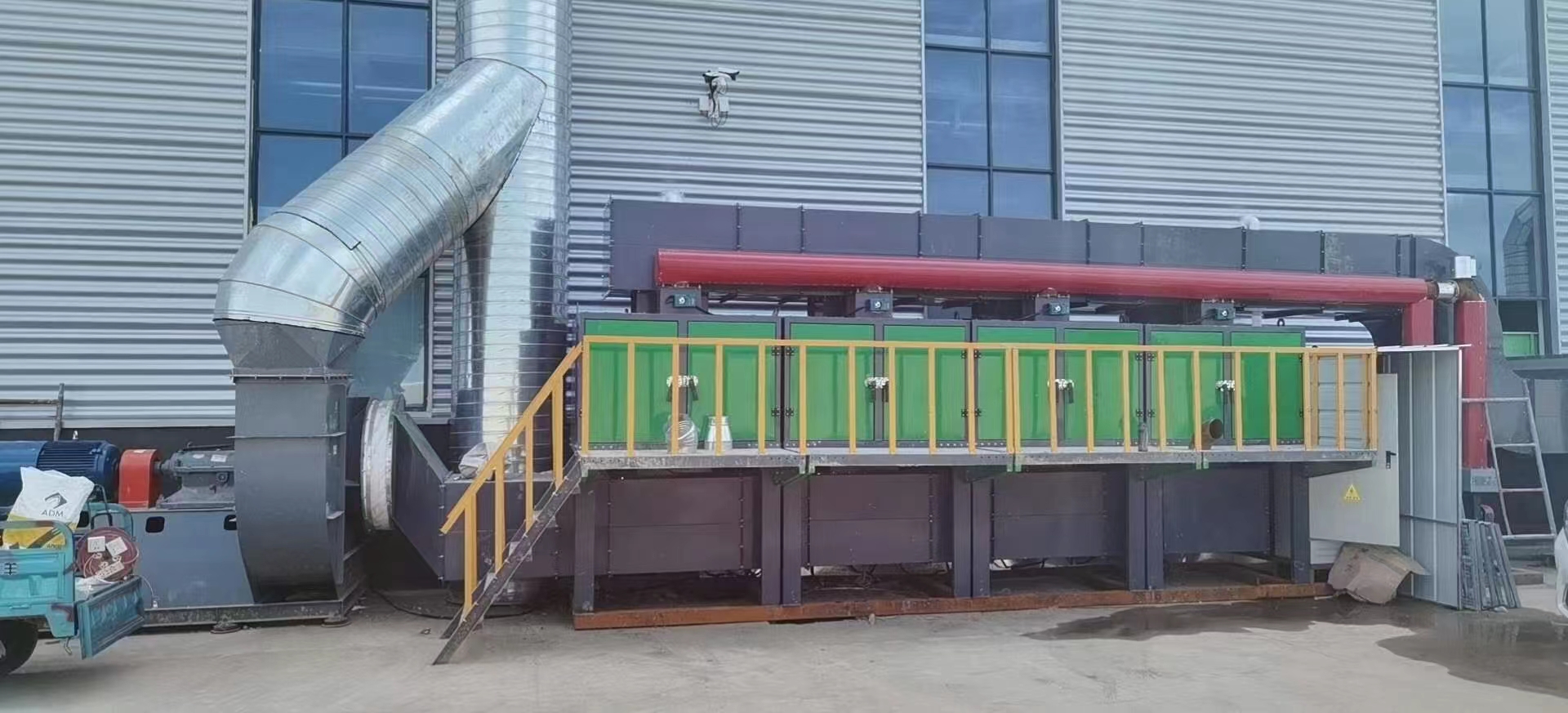

本处理装置工艺采用湿法除尘+干式过滤＋吸附＋催化净化装置，工作方式为：一个湿式除尘塔+干式过滤器＋若干个吸附床，经过除尘过滤去除漆雾后，有机废气进入吸附床中进行吸附工作，净化后的气体由风机排入排气筒达标排放。日常工作时吸附床中一个进行脱附再生工作，其余进行吸附工作。脱附时启动催化燃烧器中的电预热器，待温度达到起燃温度时，由脱附风机和补冷风机补入系统中的冷风，经混合后调到适当温度（140℃，其中废气中有机成分沸点：甲苯110.6℃，二甲苯138-144℃）后送入吸附床进行脱附操作，吹脱出的高浓度有机废气（可浓缩10-20倍）与燃烧后的热废气在热交换器中进行热交换得到预热后送入燃烧室，在燃烧室中升到起燃温度后由催化剂将有机物氧化分解为无害的CO2和H2O。燃烧后的废气经脱附出的气体热交换温度降低至180-200℃后用于脱附，多余废气排入排气筒。

由多个吸附床轮流进行吸附和脱附再生，吸附与脱附之间切换，连续运行（工作时间可根据企业生产情况调节）。本工程设计废气浓度100ppm，浓缩后有机废气浓度可达到5000mg/m3以上，在燃烧器启动通过电加热升温至起燃温度后，可维持自燃。

气体进口处设一直排口，装有电动阀门控制，在设备不工作时，直排口始终打开，当吸附装置风机出现故障时，直排阀门自动打开，进行检修作业。脱附再生采用催化净化装置，装置进出口均安装阻火器，整个系统采用PLC 控制。
