喷淋塔，废气净化塔，常规喷淋塔结构，喷淋塔是废气处理的一种装备，有很多种叫法，也叫喷淋塔，废气塔、酸雾塔、净化塔、洗涤塔、吸收塔、吸附塔、酸雾喷淋塔.。在工业废气处理能用到这样的净化设备。

采用喷淋塔净化废气，适用于连续、间歇排放尾气的治理；工艺简单，管理、操作及维护方便简洁，不会对车间生产造成影响；适用范围广，可同时净化多种污染物；压降低，操作弹性大，除雾效果好；可根据实际情况，采用FRP/PP/PVC等材料制作；填料采用低阻抗的鲍尔环，能彻底去除气体中的异味、有害物质等。

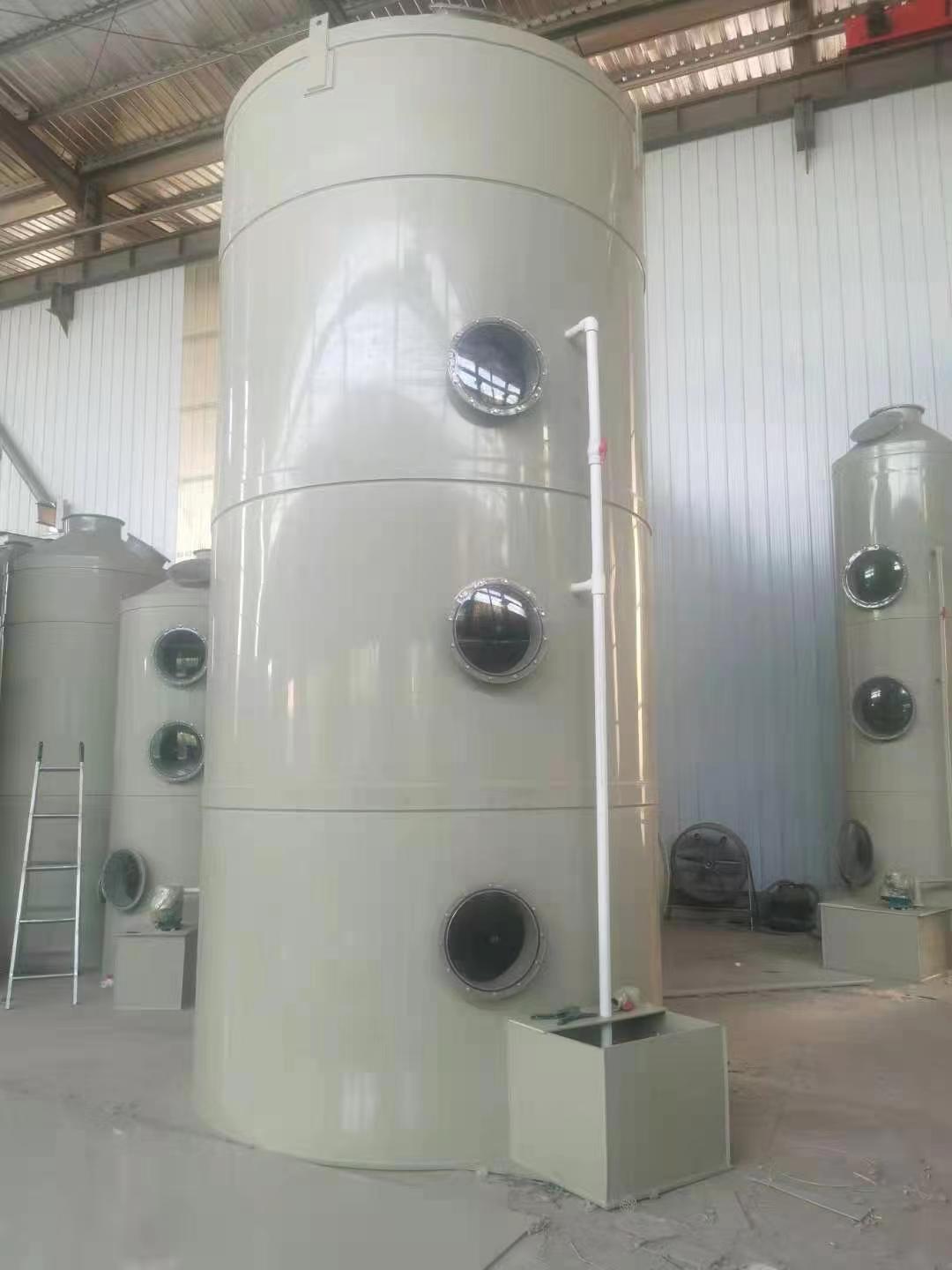

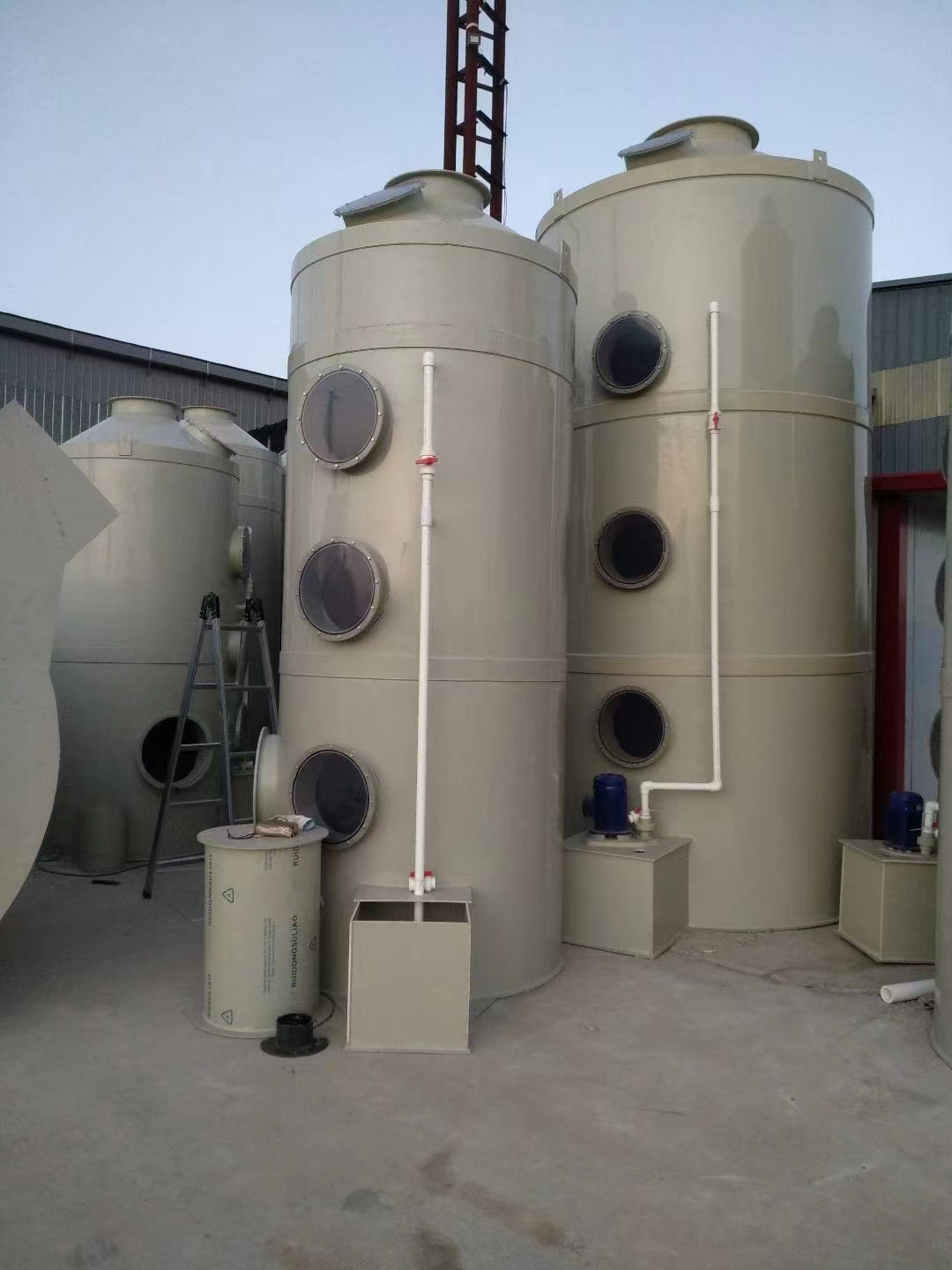

常规喷淋塔结构概括为：一层除雾、两层喷淋、三层填料、四个视窗、五个活接球阀。

除雾层：一般用格栅板隔开，上面置放填料，填料层高度可达500mm。为了提高除雾效能，我司生产的喷淋塔可加装板式除雾器。

喷淋层：喷淋层是由喷淋管和喷嘴组成，根据喷淋塔直径大小，设置喷淋管和喷嘴的密度不同。使用高效喷嘴，喷雾均匀且流量大不易堵塞。

填料层：填料层是在除雾层和喷淋层之上，置放填料。主要填料有多面空心球、拉西环。喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。

视窗：又称检测口，通常成型的视窗有φ500mm和φ400mm两种规格。视窗主要作用是观测喷淋塔运行情况以及更换填料、检修喷嘴。

活接球阀：主要是控制循环水的开关。

除此之外，循环水箱也是喷淋塔重要组成部分，水箱可以灵活设置，与喷淋塔塔体连接或者不连接。

喷淋塔结构设计要点

喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。 当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。

1 空塔流速

空心喷淋除尘器的气流速度越小对吸收效率越有利，一般为1.0~1.5m/s。

2填料层厚度

错流模拟式填料洗涤除尘器中，通过两层筛网所夹持的填料层厚度一般小于0.6m,最大1.8m。

喷淋段：自喷淋层（最上一层喷嘴）至进气管上口，气液在此段进行接触传质，是塔的主要区段。但在实际操作中，由于喷淋液雾化状况、气体在本体截面分布情况等条件的影响，此段的长度仍是一个主要因素。以为在此段，塔的截面布满液滴，自由面大大缩小，从而气流实际速度增大很多倍，因此不能按空塔速度计算接触时间。

脱水(除雾)段：喷嘴以上部分为脱水段，作用是使大液滴依靠自重降落，其中装有除雾器，以除掉小液滴，使气液较好的分离。塔的高度尚无统一的计算方法，一般参考直径选取，高与直径比（H/D）在4~7范围以内，而喷淋段占总高的1/2以上。

湍流塔气体净化器，填料层可浮动。塔内装有聚乙烯、聚丙烯、发泡聚苯乙烯或多空橡胶制成的轻质空心（或实心）小球作为填料，小球的密度应小于洗涤液体的密度。在一定的气流速度作用下，塔内小球不断地进行湍流运动，粉尘粒子在湍流运动的泡沫层中，被气体射流补尘体所捕获。

3喷嘴数量

喷嘴的功能是将洗涤液喷洒为细小液滴。构造合理的喷嘴能使洗涤液充分雾化，增大气液接触面积。反之，所有庞大的塔体而洗涤液喷洒不佳，气液接触面积仍然很小，影响设备的净化效率。理想的喷嘴如下：1. 喷出液滴细小，液滴大小取决于喷嘴结构和洗涤液压力。

2. 喷出液体锥角大 锥角大则覆盖面积大，在出喷嘴不远处便布满整个塔截面。喷嘴中装有漩涡器，使液体不仅向前进方向运动，而且产生旋转运动，这样有助于将喷出液洒开，也有利于将喷出液分散为细雾。

3. 所需的给液压力小 给液压力小，则动力消耗低。一般根据管径截面积大小来布置喷嘴数量，单个喷嘴的截面积乘以喷嘴个数小于水管截面积的2/3即可。
