布袋除尘器锁气卸灰阀系列---插板阀、翻板阀介绍

一、排灰装置的分类

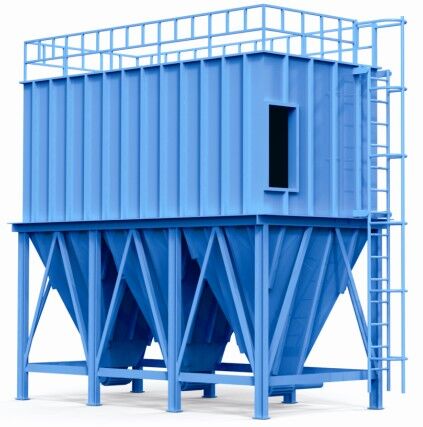

除尘器设计中，应根据袋式除尘器类型确定排灰装置形式、灰斗内压力状态和粉尘的性质，以保正除尘器正常工作和顺利地排灰。

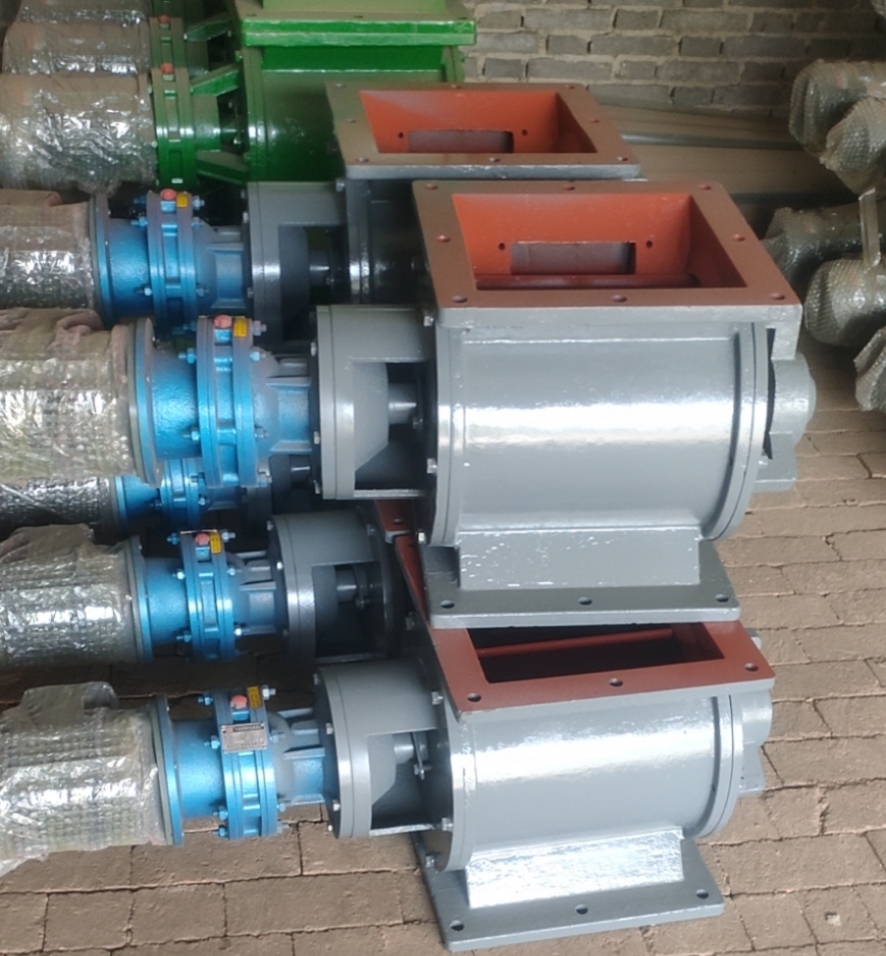

排灰装置分干式和湿式排灰两类。袋式除尘器一般均配用干式排灰装置，干式排灰装置又分为翻板式卸灰阀和回转式卸灰阀两类。此外，在卸灰阀前面，为方便卸灰阀检修，一般要安装插板阀。
二、插板阀

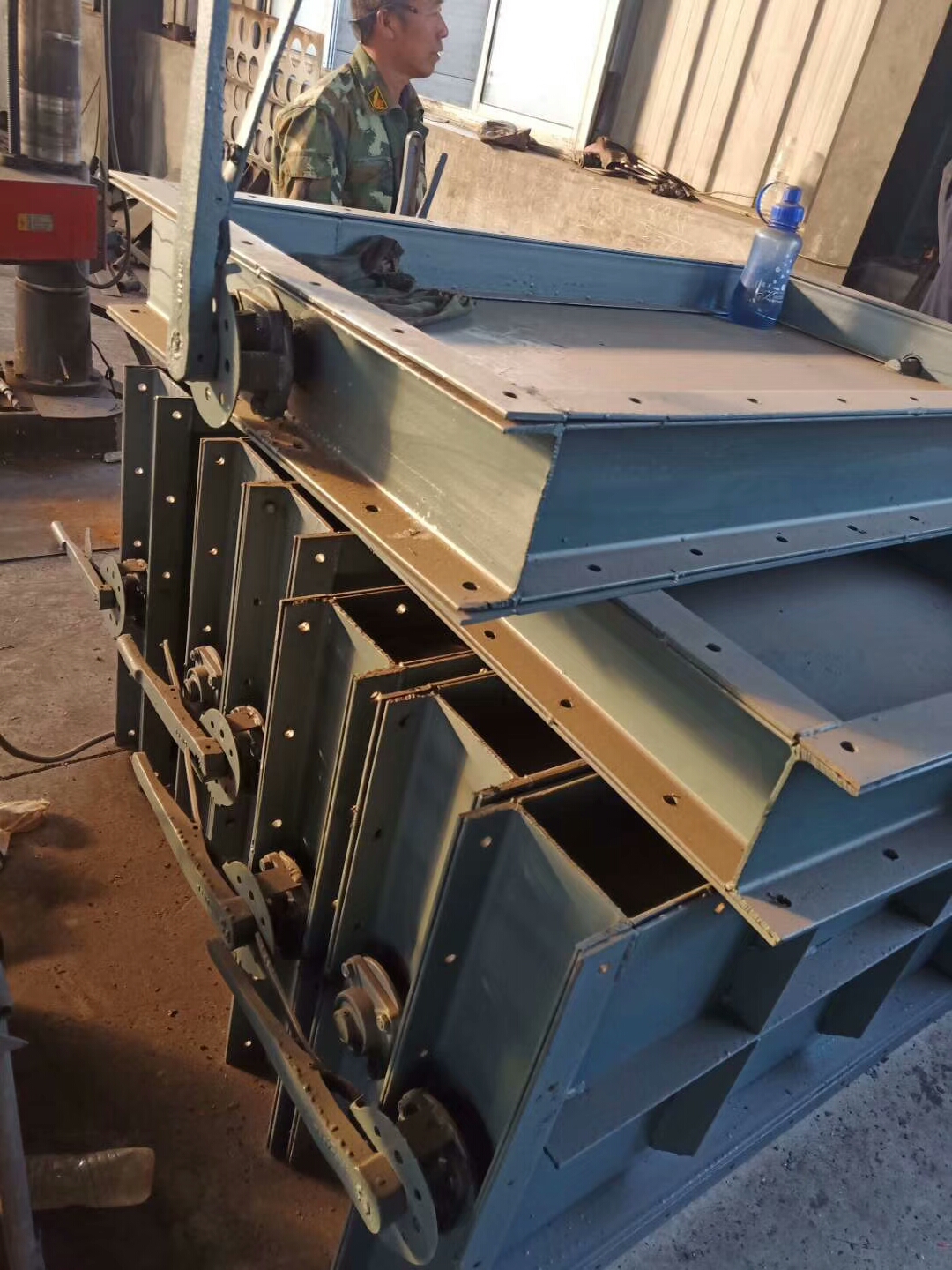

根据除尘器功能不同，插板阀可分为手动型 插板阀、气动插板阀和电动型插板阀等形式。各类型插板阀的规格和要求比较简单，可查找资料，也可以单独设计制造。

1）手动插板阀根据其操作结构形式又分为螺杆型和手柄型两种，一般与旋转阀配套使用，仅作为旋转阀检修时的灰斗切断作用，如除尘器灰斗的卸灰阀等。

2）气动型插板阀用于粉尘自动排除控制，在电炉除尘系统中可用于沉降室或燃烧室灰斗的排灰。

3）电动型插板阀用于粉尘和浆液等的自动排出控制，在电炉除尘系统中可用于沉降室或燃烧室灰斗的排灰。

三、翻板阀

1、翻板式卸灰阀的分类
1）按其翻版层数分单层翻板式卸灰阀、双层翻版式卸灰阀。
2）按翻板式卸灰阀的操作方式分机械式翻板卸灰阀、电动式翻板卸灰阀和气动式翻板卸灰阀。袋式除尘器多用后者。
2、单层翻板式卸灰阀（重锤翻板阀）
1）工作原理：

单层翻板式卸灰阀（也叫重锤翻板阀）是一种简单的机械式卸灰阀。翻板式卸灰阀的斜板与杠杆系统连接，固定在轴上，轴的另一端杠杆上配有平衡重锤，使斜板紧贴排灰口。

翻板阀的阀板在物料重力作用下自动开启，物料下落后，配重杠杆系统使阀板自动复位，防止野风吹入，从而完成物料的输送。主要有单、双门翻板阀 ，双层翻板阀主要利用上下阀门的在不同时间的开关使设备中间始终有一层阀板处于关闭隔断状态，来防止空气窜流。如果是在正压输送下，气动的双层锁气阀还可起到平衡及增压阀的助流作用，以达到设备即能连续脉动给料的同时又具有锁气的功能，以满足气力输送粉粒体物料的要求。    重锤翻板阀利用物料自重交互开启，通过配备的杠杆系统，阀板可靠的复位，防止野风吹入。双层重锤翻板阀结构紧凑，工作平稳可靠。双层重锤翻板阀普遍用于建平稳可靠。主要利用上下阀门的在不同时间的开关使设备中间始终有一层阀板处于关闭隔断状态，来防止空气窜流。如果是在正压输送下，气动的双层锁气阀还可起到平衡及增压阀的助流作用，以达到设备即能连续脉动给料的同时又具有锁气的功能，以满足气力输送粉粒体物料的要求。

机械式单层翻板卸灰阀的工作原理是：在斜板上积存一订量的粉尘时，斜板被压下，粉尘被排出，然后依靠重锤作用复位，这是一种周期性地间歇排灰装置。这种卸灰阀是靠斜板与排灰口的紧密接触和一订高度的灰柱来保正密封性。由于单层翻板式卸灰阀是周期性地间接排灰，当阀板开启排灰时容易漏风。
2）翻板式卸灰阀的计算：翻板式卸灰阀的结构原理是靠重力作用于杠杆机构来密封的，作用力大小主要取决于灰柱的高度。
3、双层翻板式卸灰阀
双层翻板式卸灰阀有两个翻板结构，每一层翻板都是斜板与杠杆或动力系统连接，固定在轴上，轴的另一端杠杆上配有平衡重锤，使斜板紧贴排灰口。机械式双层翻板卸灰阀将平衡重锤改为电动推杆、电动机凸轮或气缸驱动，则变成电动式翻板卸灰或气动式翻板卸灰阀。

机械式双层翻板卸灰阀，双层翻板卸灰阀亦是靠重力作用的杠杆机构实现密封盒排灰，密封好坏主要取决于阀板形式和灰柱高度。由于阀板有两层斜板，当弟一层斜板上积存一订量的粉尘时，斜板依靠重锤作用复位后，弟二层斜板上积存一订量的粉尘后，斜板被压下，粉尘被排出，然后依靠重锤作用复位。这也是一种周期性的间歇排灰装置，同时靠斜板与排灰口的紧密接触和一订高度的灰柱来保正密封性，单由于有双层翻板，其漏风量比单层翻板式卸灰阀要少的多。
机械式翻板卸灰阀在使用过程中由于粉尘及结构原理，斜板与料管的密闭达不到要求，造成漏风，机械式翻板卸灰阀对粉尘的性能要求比较高，只适合流动性较好、干燥的粉料，而且需要经常检查其翻板是否卡住，所以袋式除尘工程中很少使用机械式翻板卸灰阀，都使用电动的或启动的翻板式卸灰阀。
2）电动或气动式翻板卸灰阀 电动或气动式翻版卸灰阀为双层翻版，其排灰工作过程同机械式双层卸灰阀，单动作原理不是依靠粉尘重力与重锤的平衡原理交替进行排灰及密封，而是采用电机、电动推杆或气缸来控制两个翻版交替间隔动作，实现排灰及密封，其动作时间及每次排灰时间可调。
