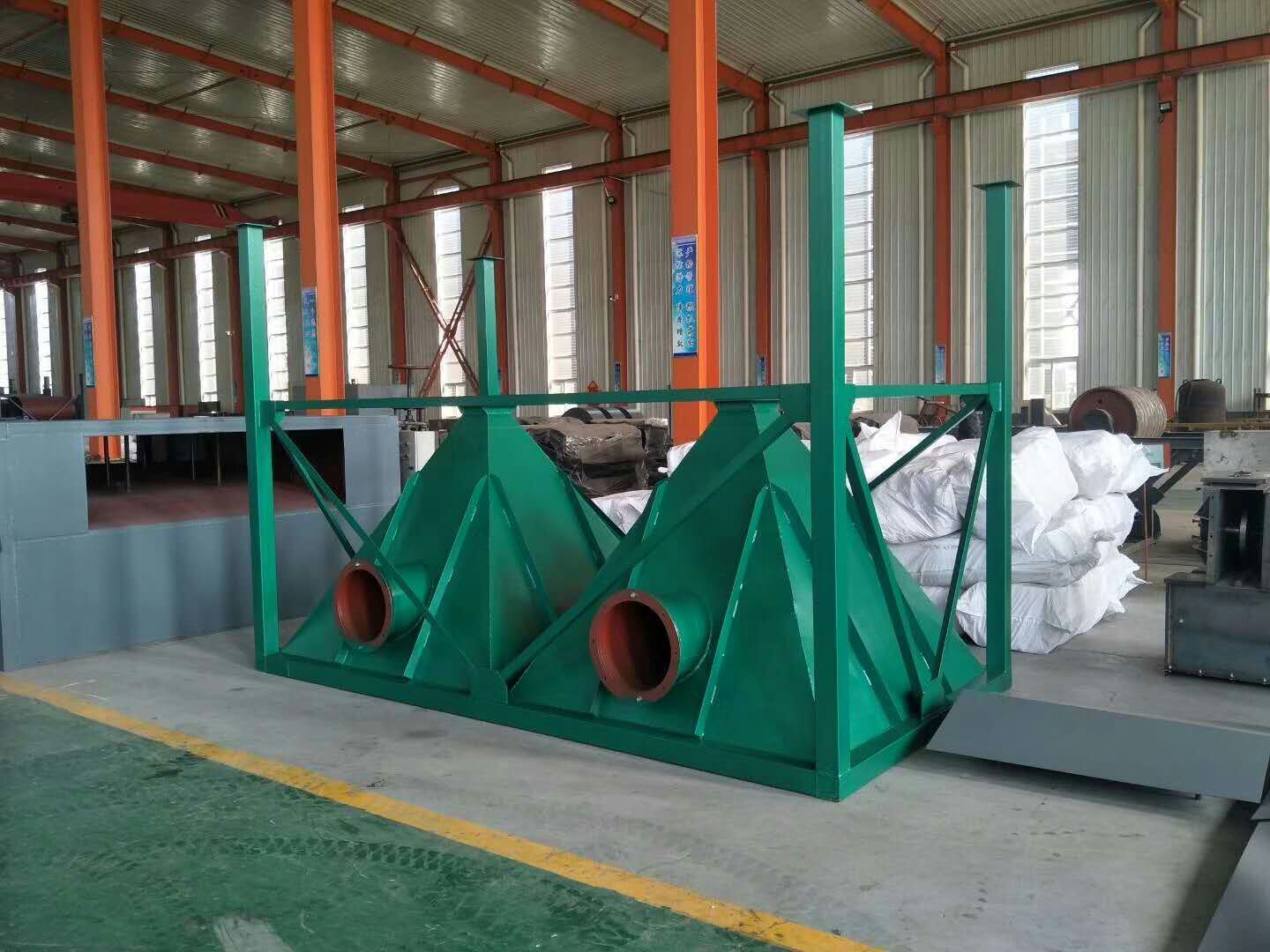

小型单机布袋除尘器的基本构成

小型单机布袋除尘器主要由箱体、滤袋、清灰系统、进出口管道、电控系统等组成。其中，箱体是除尘器的主体部分，滤袋是除尘器的核心部件，清灰系统是保证滤袋清洁的关键，进出口管道是连接除尘器和生产设备的桥梁，电控系统是控制除尘器运行的重要组成部分。

小型布袋除尘器是由风机、过滤器和集尘器三个部分组成，各部件都安装在一个立式框架内，钢板壳体，外形美观、结构科学、运行可靠、使用方便，广泛用于铸造工业、陶瓷工业、玻璃工业以及耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的除尘。

除尘布袋：除尘器布袋是袋式除尘器的心脏，主要起到过滤灰尘的作用，当含灰尘的气体经过除尘器布袋的时候，灰尘被布袋阻隔，净化的空气被引风机吸走。积附在布袋表面的灰尘不断增加，使除尘器的资历增大，这时脉冲控制仪得到信号，对布袋进行喷吹，使灰尘脱落在灰斗，由卸料器排出除尘器。除尘效果的好坏完全取决于除尘布袋。

除尘骨架：除尘器骨架（除尘器袋笼、除尘龙骨、除尘框架）是袋式除尘器（布袋除尘器）的主要配件，俗称布袋的肋骨，它的质量直接影响除尘布袋的过滤状态和使用寿命以及袋式除尘器的除尘效果。

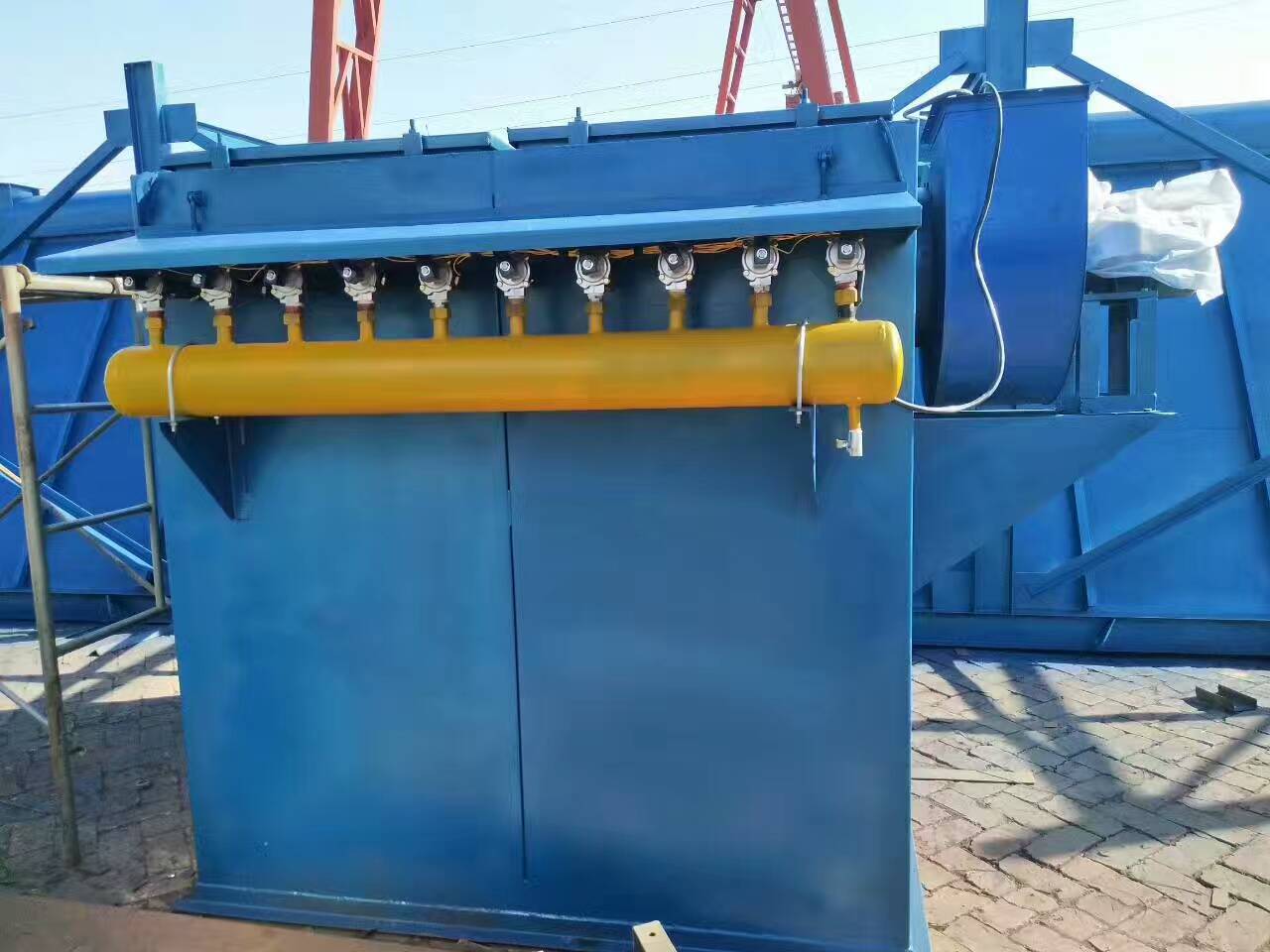

脉冲袋式除尘器的脉冲喷吹机构，脉冲袋式除尘器按其处理风量的不同，装有几排至几十排滤袋，每排滤袋有一个执行喷吹清灰的脉冲喷吹机构，它由脉冲阀和排气阀两部分组成。

脉冲阀的一端接压缩空气气包，另一端接喷吹管，在阀盖上直接拧上排气（控制）阀， 排气（控制）阀是由程序控制器（仪）加以控制，当程序控制器无信号发来时，排气阀的活动挡板处于封闭排气孔位置，此时，气流通过恒节流孔进入脉冲阀的背压室，泼纹膜片两侧气压均为气源压力。当程序控制器发来信号时，排气阀的活动挡板即抬起，使室与大气接通而迅速泄压，则泼纹膜片两侧的压力发声变化，靠近脉冲阀一端的压力仍为压缩空气压力，而排气阀一端压力为大气压力，于是，泼纹膜片被压向右侧，喷吹口打开，压缩空气进入脉冲阀进行喷吹清灰。信号消失后，活动挡板恢复至原来封闭排气孔的位置上，背压室的压力又回升至气流压力，泼纹膜片重新封闭住喷吹口，喷吹即行停止。

上述动作是在0.1-0.2S左右完成的，就在这一瞬间内喷出高压空气，在文氏管部位形成了更高的流速，从周围引入约倍于喷射空气量的二次空气冲进滤袋，致使滤袋急剧膨 起一次冲击振动，同时，在瞬时内产生由里及外的逆向气流，由于冲击和逆向气流的 胀，弓作用，附着在滤袋外层的粉尘被抖落，同时，嵌于滤布孔隙中的粉尘也被吹掉，达到滤布的再生。

在喷吹清灰过程中，每次喷吹清灰时间只有0.1-0.2S，以及控制器迅速而准确地进行程序切换，因此每分钟内有多排滤袋受到喷吹清灰。这样的清灰方式具有脉冲的特征，因此这类袋式除尘器称为脉冲袋式除尘器。

脉冲喷吹袋式除尘器其喷吹方式不同，可分为“在线喷吹”和“离线喷吹”两种。

（1）在线喷吹袋式除尘器。“在线喷吹”是将袋式除尘器的所有滤袋安置在一个箱体内，滤袋排列成数排，清灰时滤袋逐排喷吹，此时袋式除尘器内的其余各排滤袋仍在过滤状态下，为此也称“在线清灰”。在线喷吹时，虽然被清灰的滤袋不起过滤作用，但因喷吹时间很短，而且滤袋依次逐排地清灰。几乎可以将过滤作用看成是连续的，因此可以不采取分室结构，但对大中型除尘器即使在线喷吹，为了维修方便也采用分室结构设计。

（2）离线喷吹袋式除尘器。“离线喷吹”是将袋式除尘器分成若干个滤袋室，然后逐室进行喷吹清灰，清灰时该室即停止过滤状态，清下的粉尘易被相邻滤袋再吸附，致使清灰不够彻底；而“离线喷吹”是停止过滤状态下进行喷吹清灰，因而清灰彻底。同时离线清灰时，喷吹用压缩空气压力在达到同样清灰效果的情况下比较低。

1、高压喷吹。喷吹压力在5-7kg/cm²时，称为高压喷吹。

（1）高压空气由喷吹管孔眼直接喷射到滤袋内，且同时通过文氏管诱导周围空气进行清灰。喷吹管由一根钻有数个孔眼的钢管制成，在安装时将每个孔眼对准文氏管的中心。这种喷吹管具有结构简单、制作维修方便等优点；其缺点是在喷口处的压力损失较大。

（2）在喷吹管上对着每个文氏管装一个阀，并在每个阀上装有喷嘴，高压空气由喷吹管各阀的喷嘴喷射，经文氏管中心进入滤袋内进行清扫；其缺点是结构复杂，维修工作量大。

（3）喷吹管设置在文氏管的一侧，并与文氏管的环缝喷射器相连，高压空气经喷吹管由文氏管的环缝喷射器喷吹，并诱导二次风和一次风经文氏管喷入滤袋进行清扫。

（4）由一个脉冲阀与一根软管和数个喷嘴组成一个移动式的喷头。每组滤袋对应装有一个隔开的集合箱，当喷头移动到某一集合箱时，打开脉冲阀，高压空气由喷嘴喷入集合箱，然后分别进入每条滤袋进行清扫。

2、低压喷吹。喷吹压力在一个大气压左右，称为低压喷吹。为减少因喷吹机构而造成的喷吹压力损失，一般在喷吹管上装有与文氏管数目相同的开闭阀，并在阀上装有对准文氏管中心的口径较大的喷嘴。其优点是可利用一般生产管网的压缩空气；其缺点是由于喷嘴直径大和开闭阀多，耗气量多，维修量大。
