脉冲布袋除尘器的组成及工作原理：

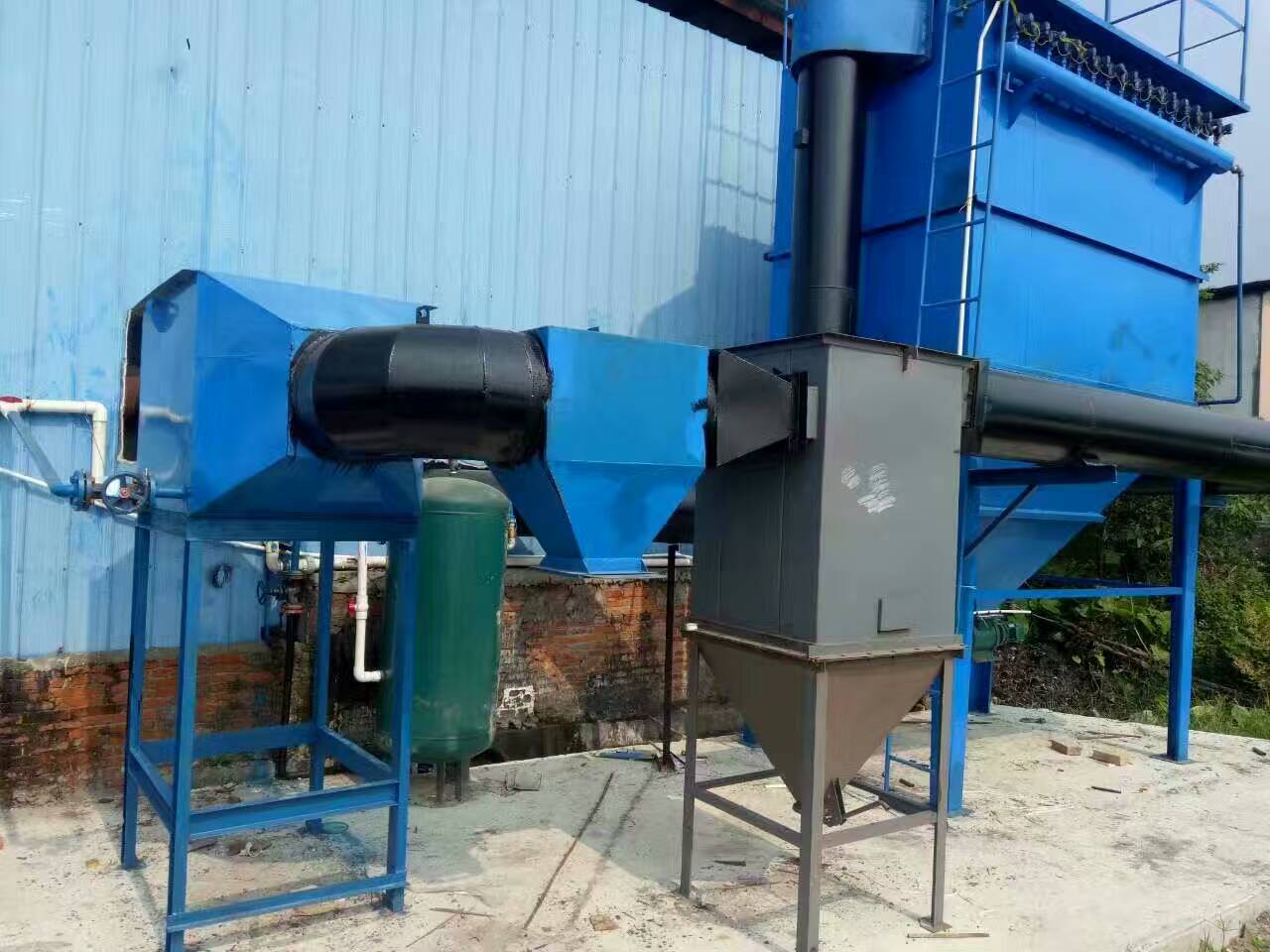

1.脉冲袋式除尘器的组成

脉冲袋式除尘器由下列各部件组成排气口、上部箱器、喷射管、文氏管、控制器、气包、控制阀、进气口、滤袋、框架、中部箱体、灰斗和空气输送槽送清灰结构等。根据安装位置制造可提供立式支架或座式支架。

2.脉冲袋式除尘器的工作原理

A．基本原理：含尘气体由进气口进入装有若干滤袋的中部箱体，经过滤袋气体得到净化，粉尘被分离在滤袋外表面。净化后的气体经文氏管进入上箱体，由排气口排出。待经过一定的过滤周期，进行脉冲喷射清灰。每排滤袋上部都装有一根喷射管，经脉冲阀与压缩空气气包相连喷射管上的喷射孔与每条滤装的上部敞开口相对应，滤袋上部尚开口安装有文氏管。由控制器定期发出脉冲信号，通过控制阀使各脉冲阀按顺序开启。此时，与该脉冲阀相连是喷射管与气包相通，高压空气以极高速度从喷射孔喷出，在高速气流周围形成一个比喷吹气动，同时产生瞬间反向气流，将附着在滤袋外表面上的粉尘吹扫下来，落入灰斗，并经排会阀排出。各排滤袋依次轮流得到清灰。

B．喷吹系统

（1）喷吹清灰系统 喷吹系统的组成：喷管一端接压缩空气气包，一端接喷射管，背压室接控制阀。控制阀由脉冲控制仪无信号输出时，控制阀排气口被封住，脉冲阀处于关闭状态；当脉冲控制仪发出信号时，控制阀将脉冲阀打开，压缩空气由气包通过脉冲阀经喷射管小孔喷入文氏管，进行清灰。

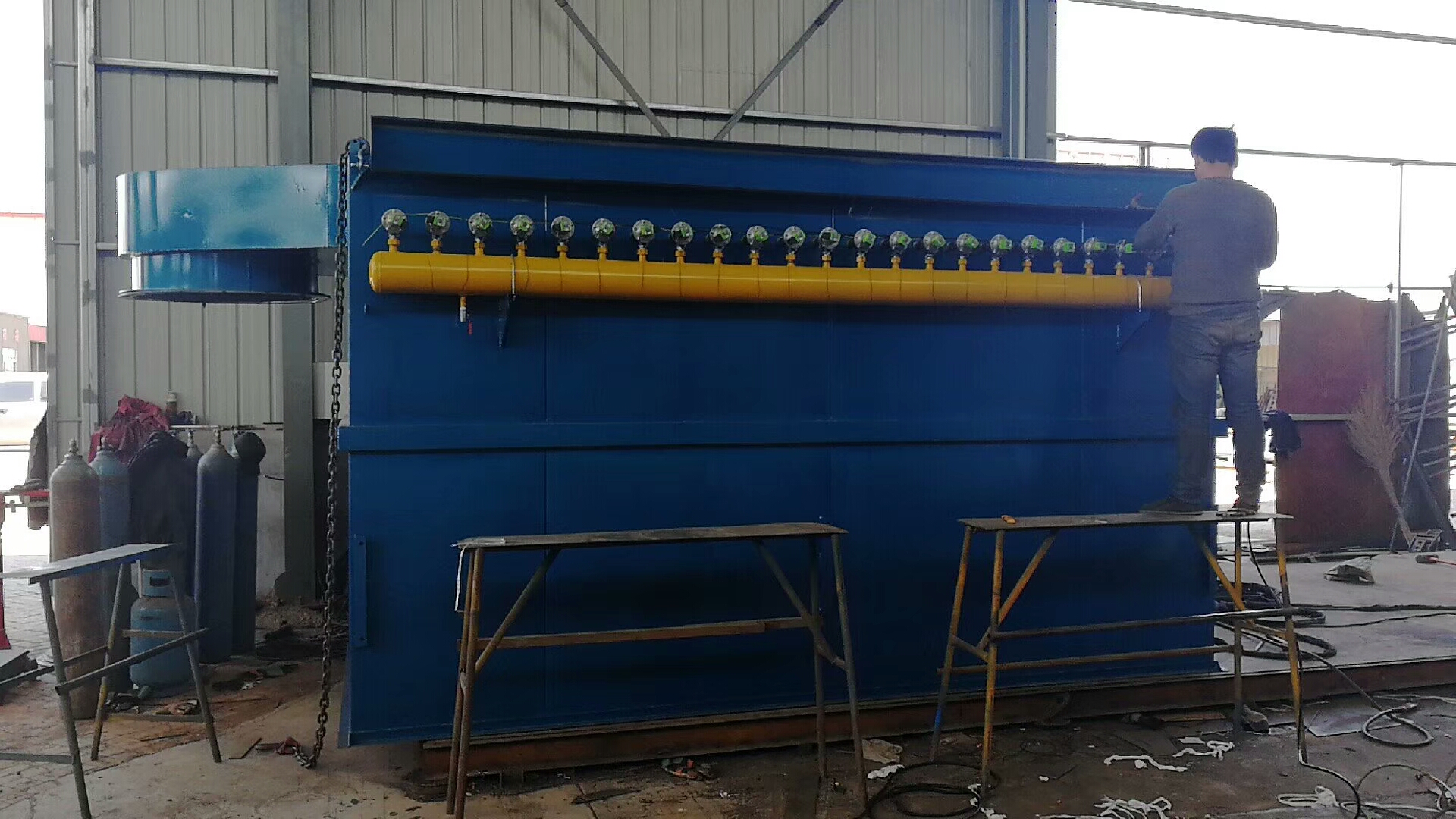

（2）脉冲喷吹机构 脉冲袋式除尘器按其处理风量的不同，装有几排至几十排滤袋，每排滤袋有一个执行喷吹清灰的脉冲喷吹机构，它由脉冲阀和排气阀两部分组成。

脉冲阀的一端接压缩空气气包，另一端接喷吹管，在阀盖上直接拧上排气（控制）阀，，排气（控制）阀是由程序控制器（仪）加以控制，当程序控制器无信号发来时，排气阀的活动挡板处于封闭排气孔位置，此时，气流通过恒节流孔进入脉冲阀的背压室，泼纹膜片两侧气压均为气源压力。当程序控制器发来信号时，排气阀的活动挡板即抬起，使室与大气接通而迅速泄压，则泼纹膜片两侧的压力发声变化，靠近脉冲阀一端的压力仍为压缩空气压力，而排气阀一端压力为大气压力，于是，泼纹膜片被压向右侧，喷吹口打开，压缩空气进入脉冲阀进行喷吹清灰。信号消失后，活动挡板恢复至原来封闭排气孔的位置上，背压室的压力又回升至气流压力，泼纹膜片重新封闭住喷吹口，喷吹即行停止。

上述动作是在0.1-0.2S左右完成的，就在这一瞬间内喷出高压空气，在文氏管部位形成了更高的流速，从周围引入约5-7倍于喷射空气量的二次空气冲进滤袋，致使滤袋急剧膨胀，引起一次冲击振动，同时，在瞬时内产生由里及外的逆向气流，由于冲击和逆向气流的作用，附着在滤袋外层的粉尘被抖落，同时，嵌于滤布孔隙中的粉尘也被吹掉，达到滤布的再生。

在喷吹清灰过程中，每次喷吹清灰时间只有0.1-0.2S，以及控制器迅速而准确地进行程序切换，因此每分钟内有多排滤袋受到喷吹清灰。这样的清灰方式具有脉冲的特征，因此这类袋式除尘器称为脉冲袋式除尘器。
