破碎机振动筛布袋除尘器除尘案例

1、粉尘捕集罩的设计

1、1破碎机:设计采用半密封罩

1、2振动筛: 振动筛料槽的粉尘量最大,为此在振动筛料槽上方安装一个顶部吸尘罩,该捕集罩位于料槽口上方。


2、 除尘设备的选型:

除尘设备:DMC-700型脉冲袋式除尘器

除尘总风量:61720 m3/h

过滤风速:1.2m3/h

过滤面积:857m2

除尘器阻力:1200Pa

风机功率:90KW

DMC型除尘器简介

粉尘的净化只有靠除尘器来实现,除尘器选择的优劣直接影响到除尘系统的捕集效果,除尘电耗以及整个系统能否长期稳定,可靠运行。除尘器的形式繁多,各有利弊。关键在于如何扬长避短。与系统工艺及粉尘组成相适应,以获得最佳效果。对于物料输送来说,采用袋式除尘器比较适合,其除掉较细粉尘效果显著,排放浓度打到要求。

国内破碎行业诸多的袋式除尘器一开始使用情况好,系统正常。但在使用一段时间后,随着除尘器阻力的上升,系统风量立即下降,捕集效果恶化,最终导致在除尘系统实际效果与设计指标或开始运行阶段效果大不相同而不得不进行改造,长期的除尘实践告诉我们,“简单、实用、可靠、经济”的除尘器是最受企业欢迎的。

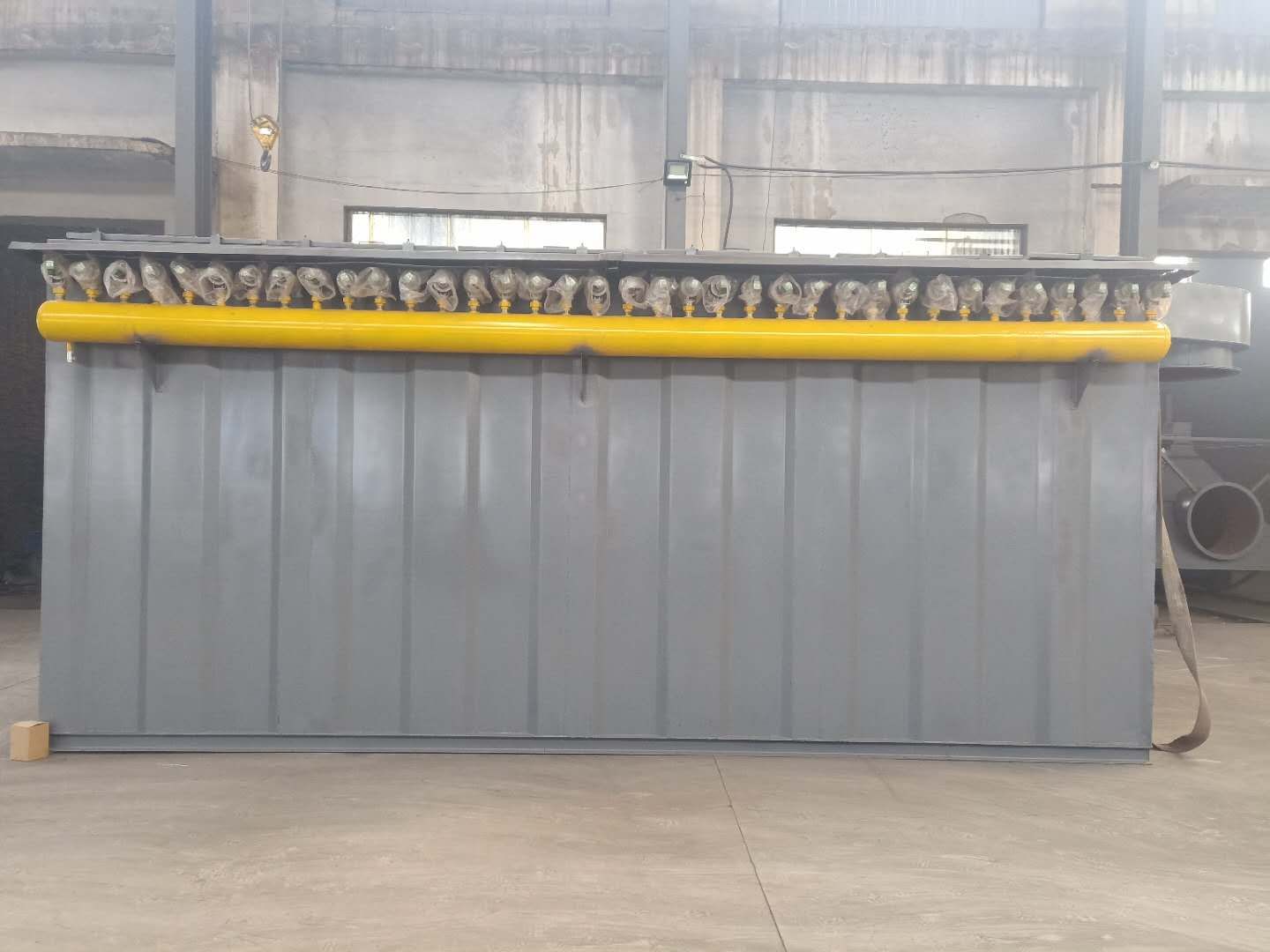

DMC型脉冲布袋除尘器采用在线脉冲清灰。它是一种处理风量大、清灰效果好,除尘效率高,运行可靠,维修方便,占地面积小的单元组合式除尘器。

除尘器有上箱体、中箱体、灰斗、导流管、支架、滤袋组件及喷吹装置、输灰系统等组成。

本除尘器按单列布置。

滤袋规格φ133mm,滤袋上端采用了弹簧涨圈,密封性能好,换袋方便快速,每个滤袋设一个碳钢袋笼。

电磁脉冲阀,直角阀。

采用可编程序控制器(PLC)控制仪。

含尘气体由导流管进入各单元灰斗,在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗,其余粉尘随气流进入中箱体过滤区,过滤后的清净气体透过滤袋,经上箱体、排风管排出。随着过滤的进行,当滤袋表面积达到一定量时,由清灰控制装置按设定程序打开电磁脉冲阀喷吹,抖落滤袋上的粉尘,落入灰斗的粉尘经卸灰阀排出。


本除尘器采用的滤袋为涤纶针刺毡滤料,其规范如下:

型 号: 涤纶针刺毡

厚 度: 1.4-1.35mm

单 量: 500g/m2

透 气 量: 400-90m3/m2.min

表面处理: 热定型,单面烧毛、轧光处理

DMC型脉冲布袋除尘器工作原理

除尘器主要由上箱体、中箱体、进风通道、支架、滤袋及喷吹装置,卸灰装置等组成。含尘空气从除尘器的进风通道进入各室灰斗开在灰斗导流装置的导流下,大颗粒的粉尘被分离,直接落入灰斗,而较细粉尘均匀的进入中部箱体而吸附在滤袋的外表面上,干净气体透过滤袋进入上箱体,并经排风管排入大气。随着过滤工况的进行,滤袋上的粉尘越积越多,当设备阻力达到限定的阻力值时, 由清灰控制装置按清灰时间设定值,按设定程序打开电磁脉冲阀,进行喷吹,利用压缩空气瞬间喷吹使袋内压力聚增,将滤袋上的粉尘进行拌落(即使粘细粉尘亦能较底地清灰)至灰斗中,由排灰机构排出。

DMC型脉冲布袋除尘器先进性

1)DMC型脉冲布袋除尘器是模块式生产的、单元组合式除尘机组,各单元过滤面积,袋长可根据实际需要调整,并通过单元数量的改变来适应所需要的过滤风量。

2)DMC型脉冲布袋除尘器为外滤式除尘器,即含尘气体在滤袋外,洁净空气在滤袋内,袋口向上。清灰功能利用定时、手动功能控制启动脉冲喷吹阀喷吹,使滤袋径向变形,拌落灰尘。

3)本除尘器采纳了大风量、低风速的设计理念。除尘器实际过滤风速选用1.2m/min,在设备出厂前,对喷吹系统待主要部分,进行预组装,以保证质量。

4)除尘器花板采用数控冲压方法加工花板孔,保证了花板及花板孔的形位公差要求。

5)采用了气流二次分配方法,让含尘气体通过导流管、进风分配系统进入过滤区,保证了单元进风的均匀与和顺,以提高过滤面积利用率及滤料使用寿命。

6)除尘器采用在线清灰方式。


7)滤袋上端采用了弹簧涨圈形式,密封性能好,换袋快捷。仅需1-2人就能通过机顶便掀式顶盖进行换袋操作。

8)袋笼采用圆型(8根筋)结构,顶部辊装:“η”形冷冲压短管,用于保证袋笼的垂直及保护滤袋口在喷吹时的安全。袋笼采用碳钢材料,表面喷塑处理。避免了除尘器工作一段时间后笼骨表面锈蚀与滤袋黏结,保证了换袋顺利,同时减少了换袋过程中对布袋的损坏。

9)灰斗处设有手动捅灰检修孔,避免了灰尘搭桥,影响排灰。

10)除尘器采用便掀式顶盖,设有脉冲阀防雨棚、排水设施、检修扶梯平台,灰斗和卸灰阀的连接法兰上檐设计有突出部分,避免了雨水损坏密封材料。各顶设施的设计采用人性化理念,保护除尘器顶部装置、方便人员检修、使用和管理。

12)除尘器控制系统采用PLC控制,可自动集中控制除尘系统的全部设备;脉冲清灰自动控制采用定时控制方式;除尘器安装了压缩空气油水分离器等仪器仪表,除尘器运行状况均可在主控柜上显示并发出声光报警信号。

13)除尘器所有钢材分加工前和涂装前两次机械抛丸除锈。

DMC型除尘器的控制技术

1)DMC型脉冲布袋除尘器的脉冲清灰控制采用手动和自动两种方式,可相互转换。自动控制采用手动和定时控制方式,可相互转换。当达到设定的时间周期时,除尘器各室依次进行脉冲喷吹清灰,清灰状态采用离线分室依次清灰。清灰程序的执行由主控柜(PLC)自动控制。

2)定时控制:选择开关选定“自动”“定时”位置,系统满足定时控制条件后,清灰指示灯亮,开始喷吹依次完成所有仓室的清灰工作后进入下一周期,周期结束后再重新开始清灰工序。

3)卸灰系统灰斗星型卸灰阀采用自动和现场控制两种方式与输灰系统连锁。

4)输灰系统自动控制采用定时、手动控制二种控制方式:

定时控制:当除尘器每完成1-2次脉冲喷吹清灰周期(或设定的卸灰时间),输灰设备运行一次,定时时间间隔可调。

现场控制由机旁操作箱来完成,并向主控系统的上位机提供各设备运行状态信号。

5)显示和报警

电磁阀工作状态显示和报警

卸灰阀工作状态显示和报警等

除尘系统中的运输设备均设置机械故障检测和报警装置,当任一运转设备发生故障时,立即发出故障信号,并送至操作室内,在主控柜显示并声光报警,运转设备自动断电停运。

7)除尘器本体PLC可实现与上位工控机连接,传递脉冲阀及输灰系统等除尘器本体PLC采集的参数、信号。
