大型脉冲除尘器结构主要由滤袋、袋笼、花板、袋室、净气室、灰斗、进出风道、清灰系统及输灰系统等组成。

1、滤袋

滤袋作用是对含尘气体进行过滤，它是袋除尘器的最核心部件，也可以说是袋除尘器的心脏，其质量优劣对除尘器出口排放及运行阻力影响较大。

1.1滤袋及除尘器的过滤面积

·滤袋的外表面积即为过滤面积。

单条滤袋过滤面积A=袋口周长×滤袋长度h=滤袋直径×3.14×h

例如：滤袋直径130mm，长度2450mm，过滤面积为A=0.13m×3.14×2.45m=1.0m2

·袋除尘器过滤面积F=A=滤袋总条数×A

·例如：型号为FGM96-5过滤面积为（假定袋长2450mm）

袋除尘器过滤面积：F=（每个室滤袋条数）96×（室数）5×1.0m2=480m2

1.2滤袋的过滤风速（理论)

·气流通过滤袋的速度即为过滤风速。

过滤风速计（验）算：

V=风量Q÷滤袋过滤面积F÷60

单位：V：m/min(毡类滤料取值一般0.8-1.0) Q:m3/h F:m2 60:min(分钟)

例如：带有高效选粉机的水泥粉磨系统，系统风量48000m3/h，使用的袋除尘器过滤面积为935m2，计算该除尘器过滤风速。

V=48000÷935÷60=0.86m/min

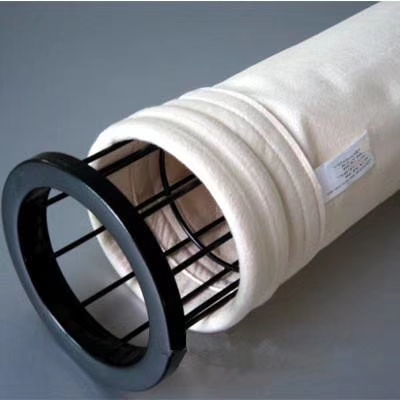

2、袋笼

袋笼的作用：对滤袋起支撑作用。袋笼由竖筋、环筋、笼帽、笼底组成。袋笼竖筋和环筋一般采用直径Ф3.2~Ф4.0mm的冷拔钢丝。笼帽和底盖采用1mm厚的钢板冲压而成。

环筋间距一般200mm，竖筋数量：Ф130袋笼10-12根，Ф160袋笼16-22根
