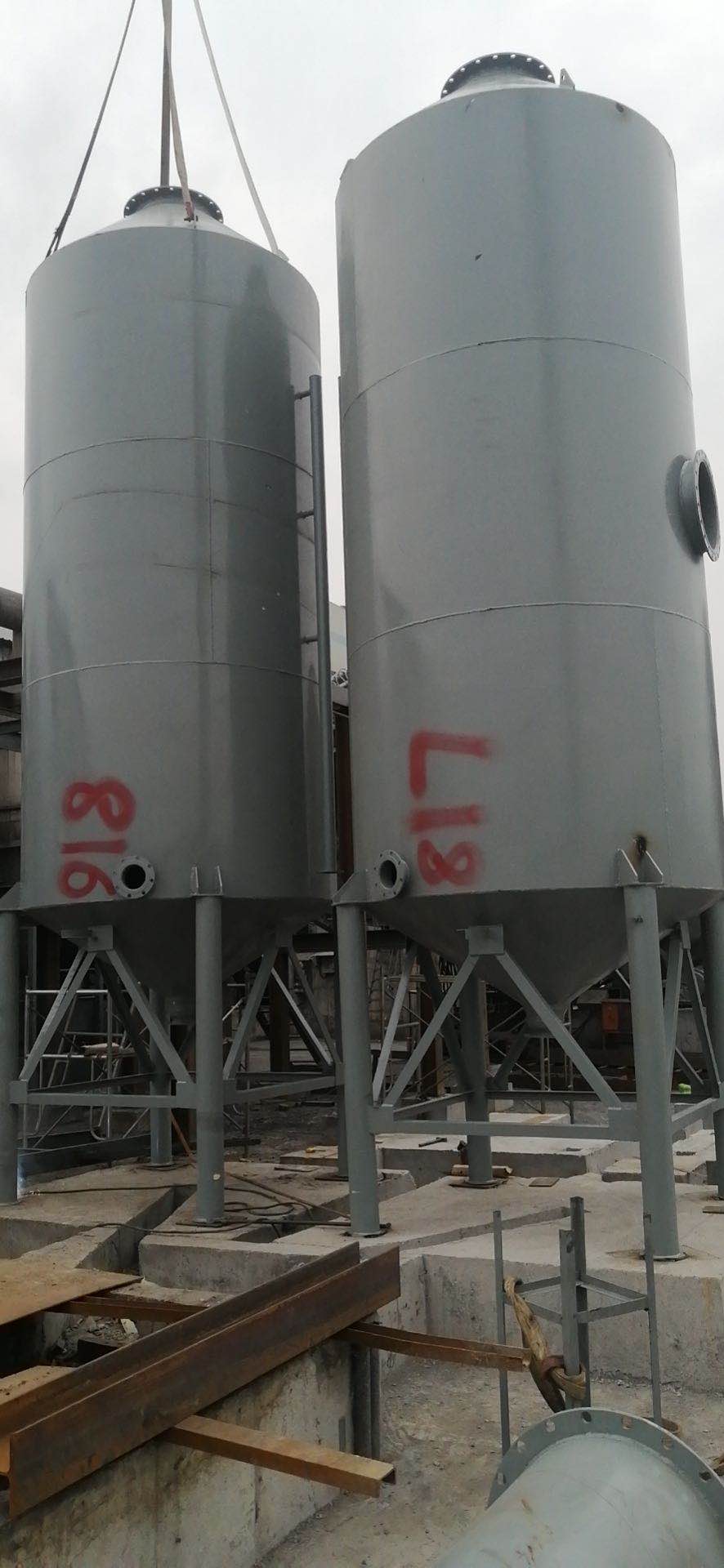

废气处理喷淋吸收塔设备组成：喷淋吸收系统采用立式圆筒设计，由污水区、填料、喷淋装置、除雾装置、喷淋液循环泵组成。

（a）污水区  污水区主要用于收容喷淋塔吸收的粉尘。

（b）填料   填料主要作为增大液气接触面积装置，布置于吸收塔喷淋层底部，装置能极大程度提高对气体的吸收效率.另外承载环体的托盘能使主喷淋区废气分布均匀，使得废气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结 构为PP网状多孔板，更便于气体与药液通过，其为水平搁置在托盘支撑的结构上。

（c）喷淋装置   吸收塔内部喷淋系统是由分配主管、支管和喷嘴组成的网状系统，配有一台循环泵。喷淋层上安装高压螺旋喷嘴，该喷嘴具喷洒角度大、喷雾均匀、不易堵塞等优点，其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴，喷入废气中。喷淋系统能使药液在吸收塔内均匀分布，流经每个喷淋层的流量相等。

（d）除雾装置   除雾器选用高效除雾塑料网棉，用于分离处理完的净气携带的液滴。吸收塔除雾器布置于吸收塔顶部最后一个喷淋组件的上部。废气穿过循环药液喷淋层后，再连续流经除雾器时，液滴由于惯性作用，留在挡板上。由于被滞留的液滴也含有固态物，因此存在挡板结垢的危险，需定期进行清洗。

（e）喷淋液循环泵   吸循环泵安装在吸收塔旁，用于吸收塔内喷淋液的再循环。采用专用立式酸碱离心泵，包括泵壳、叶轮、轴、导轴承、进口、密封盒、轴 封、基础框架和电机等。工作原理是叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都能得到提高，从而能够被输送到高处或远处。同时在泵的入口形成负压，使流体能够被不断吸入。泵头采用耐腐蚀材料。循环系统使用一段时间后，循环液废水最终排入废水处理池。
