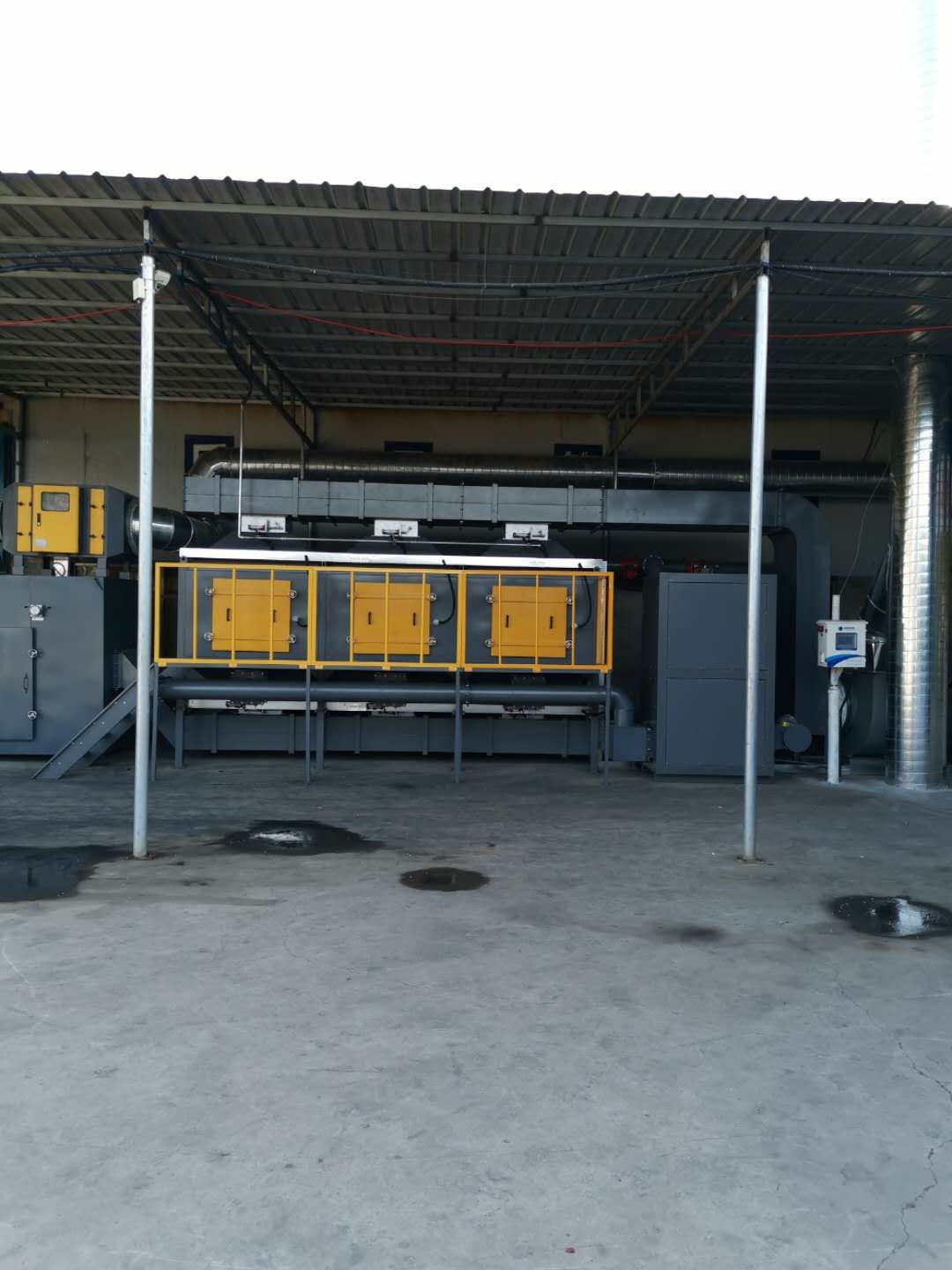

活性炭吸附浓缩催化燃烧装置工艺流程

(1)活性炭吸附浓缩催化燃烧装置预处理阶段

活性炭吸附浓缩催化燃烧预处理阶段:由于大多废气中都含有不同浓度的颗粒及粉尘，因此本装置必须有前置处理装置，为了保证进入活性炭吸附箱的废气中颗粒物小于 5mg/m3，本装置在前端设置干式过滤器。干式过滤器由初级、中级、高级三部分组成，目的就是保证活性炭不被堵塞，保证其吸附效果。

(2)活性炭吸附浓缩催化燃烧装置吸附阶段

活性炭吸附浓缩催化燃烧装置吸附阶段：当有机废气经过具有吸附作用的活性炭吸附层时，有机物质便会被活性炭所吸附，洁净气被排出;经一段时间的吸附厚后，活性炭达到饱和状态时，此时停止吸附，有机物便会被浓缩在活性炭内，再通过催化燃烧脱附，恢复活性炭吸附能力，同时干净的气体被排放出去。

（3）活性炭吸附浓缩催化燃烧装置脱附阶段

活性炭吸附浓缩催化燃烧装置的关键部分便是催化燃烧炉，催化燃烧炉内设加热室，启动加热装置，废气便进入内部循环，当热气经过活性炭吸附箱，吸附在活性炭中的的浓缩废气便会会发出来，然后进入催化燃烧室内进行催化分解，变成水和二氧化碳，同时释放出能量。与此同时，释放出的热量被再次循环，进入吸附床脱附时，此时加热装置便可停止工作，利用余热使有机废气在催化燃烧室内维持自燃，，循环进行，直到有机物完全从活性炭内部分离，至催化室分解。这样活性炭得到了再生，有机物得到分解处理。
