布袋除尘器卸灰装置，在清灰系统中，布袋除尘器卸灰装置是除尘设备的⼀个重要配件，因为它的⼯作状况正常与否会直接影响布袋除尘器的运⾏及除尘效率。

布袋除尘器卸灰装置类型可以分为⼲式排灰装置和湿式拍灰装置两类，布袋除尘器⼀般都是配备⼲式排灰装置，⼲式排灰装置⼜可分为翻板式卸灰阀和回转式卸灰阀两类，按动⼒分类，还可以分为⼿动卸灰阀、⽓动卸灰阀和电动卸灰阀三个类型，为⽅便卸灰阀的检修，⼀般要安装插板阀。

布袋除尘器排灰阀的⼯作原理：

布袋除尘器排灰阀的⼯作原理是：在重⼒作⽤下，依靠粉尘的质量向下⾃⾏降落完成卸灰过程，对于⼿动卸灰阀和⽓动卸灰阀⽽⾔，粉尘卸下完成卸灰过程。对于⼿动卸灰阀和⽓动卸灰阀⽽⾔，粉尘卸下完全依靠重⼒，对电动回转卸灰阀来说，卸灰过程除了受重⼒影响之外还受到卸灰阀阀⽚转动速度的影响，卸灰量与阀门转运速度成正⽐。

1、手动插板阀又称手动刀型闸阀，刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。手动插板阀是主要控制设备，广泛使用在冶金、矿山、建材、粮食。手 动插板阀通常手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。

手动插板阀特点：

手动插板阀经常与卸料装置或是料仓配套使用，手动螺旋闸阀采用法兰连接安装简易，进出料口有方形和圆形两种，根据口径的大小有几十种规格，广泛应用于冶金、碳素、化工、建材等行业。手动插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点，手动螺旋闸阀可水平安装或是垂直安装，具有防磨损和自动补偿功能寿命长等特点。手动插板阀在正常的使用过程中各传动部位应定期检查，加润滑油做好维护。

结构特点结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。

3、电动插板阀简介：

电动插板阀启闭件是闸板，闸板的运动方向与流体方向相垂直，电动插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。

电动插板阀原理：闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。

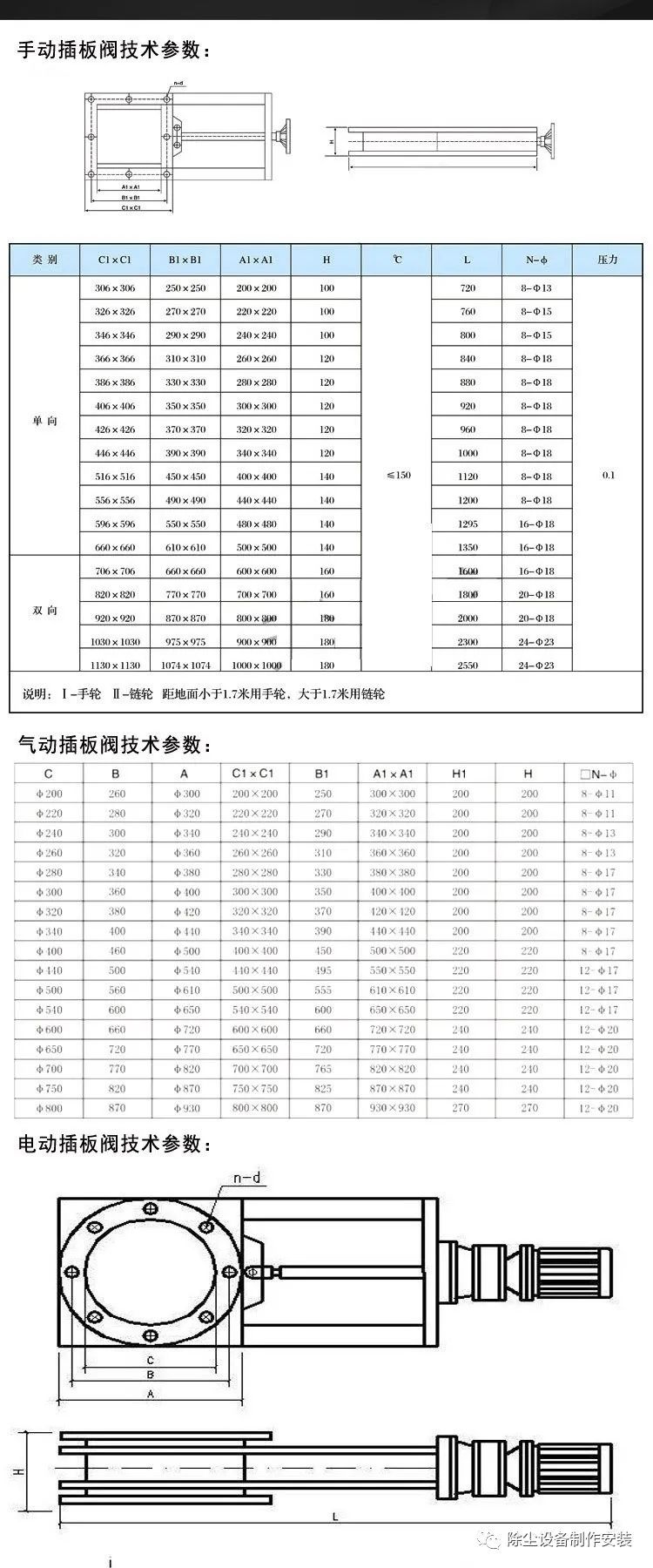

电动插板阀参数：

公称通径范围：DN50-DN500

公称压力范围：1.0MPa-1.6MPa

材质：铸钢、不锈钢

闸板材质：2Cr13、201、304、316、316L

连接形式：对夹式

阀座密封圈：丁腈橡胶、三元乙丙橡胶、氟橡胶

堆焊2Cr13、、硬质合金

填料密封：石墨盘根，四氟盘根
