脉冲布袋除尘器 单机除尘器厂家 小型脉冲式除尘设备
发布时间:2021-12-05 10:24:44 | 浏览次数:


脉冲布袋除尘器 单机除尘器厂家 小型脉冲式除尘设备,单机除尘器,单机脉冲除尘器,小型布袋除尘器采用圆筒形滤袋、自带系统风机、脉冲喷吹清灰方法,具有净化效率高、清灰结果好、阻力小、滤袋寿命长、维修简洁、运转平安牢靠的长处。普遍用于冶金、建材、机械、化工、矿山等行业各类工艺系统的除尘净化和物料的收受接管。

脉冲单机除尘器共有二大系列十二个规格,每种规格又可分为规范带灰斗式A型和打开法兰式B型(无灰斗,合用于仓顶)二种。

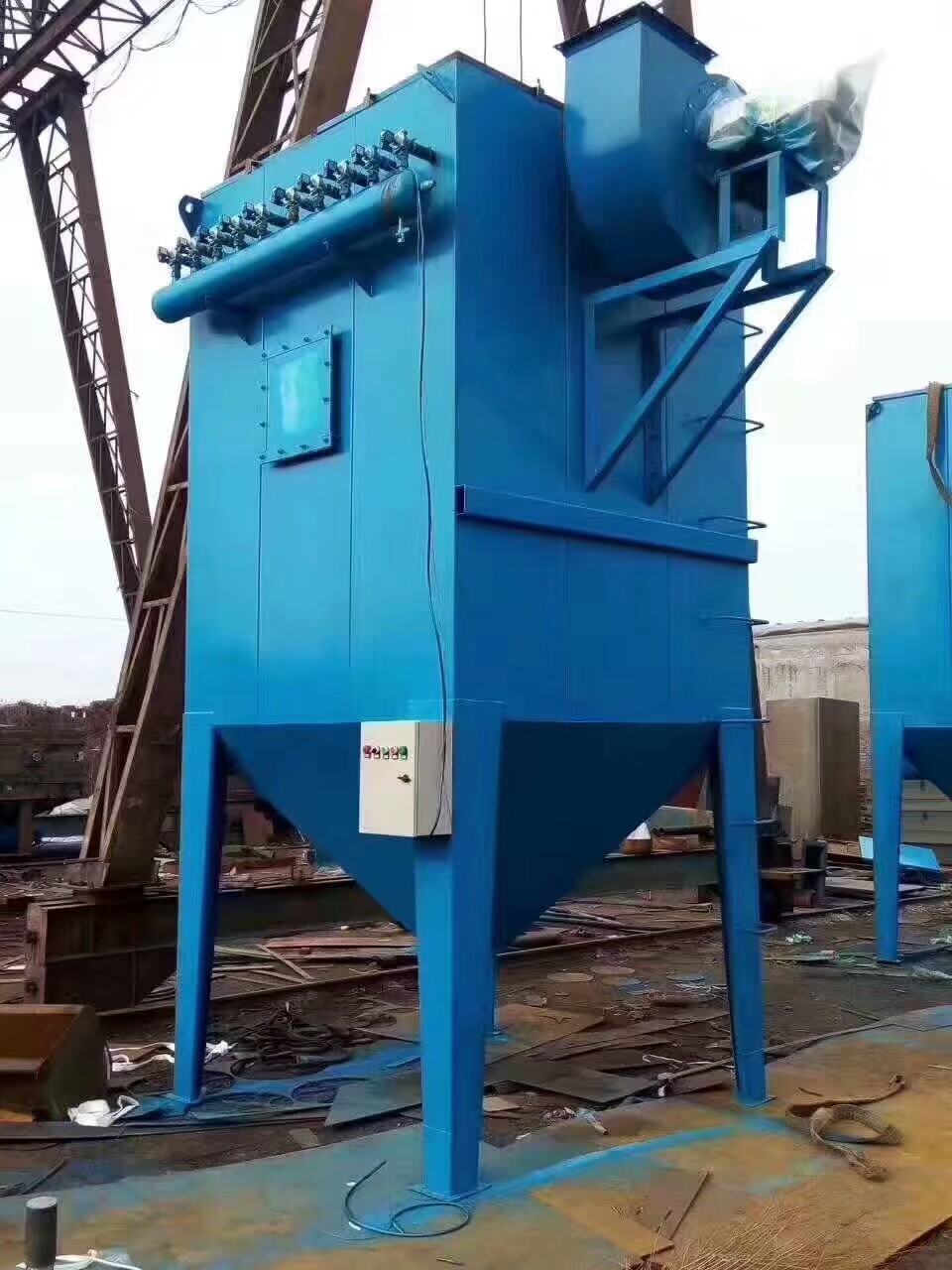

脉冲单机袋式除尘器构造简述:

脉冲单机袋式除尘器由过滤室、滤袋、净气室、灰斗、翻板阀、脉冲喷吹安装、系统风机、电控箱等构成。

脉冲单机除尘器工作原理:

脉冲袋式除尘器要过滤的含尘气体由灰斗(或下部打开式法兰)进入过滤室,较粗颗粒直接落入灰斗或灰仓,较细颗粒含尘气体则上升至滤袋外表,经滤袋过滤,粉尘阻留于滤袋外表,净化后的气体经袋口进入净气室,由系统风机排入大气。跟着过滤的不时进行,滤袋外表蕴蓄的粉尘不时添加,招致设备阻力上升到设定值时(普通为1200Pa),工夫继电器(或微差压节制器)输出旌旗灯号,程控仪开端任务,按挨次开启脉冲阀,使高压紧缩空气经过行喷管的喷口瞬时高速喷入滤袋,高速反向气流使滤袋忽然膨胀,附着在袋表的粉尘零落失落入灰斗(或灰仓)。粉尘由翻板阀或输灰机构排出。反吹清灰进程顺次喷吹单排滤袋,其它滤袋仍处于过滤形态。

单机袋除尘器工作原理可分三个部分来描述

1.粉尘过滤原理

含尘气体从设备的进气口进入灰斗,其中大颗粒的粉尘由于重力作用或者惯性作用落入除尘灰斗底部,剩余含尘气体经过灰斗之后进入到箱体内的除尘器布袋过滤区,含尘气体在通过除尘布袋时,通过滤袋的过滤机理被阻流粘附在滤袋外表面,之后干净的气体随着上升到净气室,再由净气室出风口排到空气中。由此整个粉尘过滤过程完成。

2.滤袋清灰原理

单机除尘器的工作原理的另一个部分是随着使用过滤时间的延长,除尘布袋上的粉尘层不断增加,而单机除尘设备的阻力也不断的上升,当上升到一定的设定值时清灰装置就开始启动工作了。将一个分室提升阀关闭,过滤气流被截断,之后除尘器脉冲阀开启,压缩空气在短的时间内迅速膨胀并进入除尘器布袋,滤袋膨胀并行发生振动在逆向气流冲刷的作用力下滤袋外表面黏着的粉尘被剥离并落入灰斗内,布袋清灰完毕电磁阀再次关闭,提升阀开启,单机收尘器重新恢复到过滤的状态。

3.粉尘的收集

落入灰斗内的粉尘不能够一直囤积在其中,在单机除尘器工作一段时间之后需要将灰斗内的粉尘排出。需要用到卸灰装置集中排出,常用的有插板阀、星星卸料器、翻板阀等,企业可根据粉尘量等实际需求来选择。

在单机收尘器的日常运行中,如过发现排气口有大量粉尘溢出,就要注意可能有破损的滤袋,记得要及时更换。由于箱体内是透过滤袋的干净气体,检查或更换布袋时可打开检修门,直接进入室内操作。

单机除尘器设备选型

单机收尘器有多种规格:DMC-24、DMC-32、DMC-48、DMC-60、DMC-78、DMC-90、DMC-120等规格。其中每个规格分为两种安装形式,以满足不同场合的使用要求. 。布袋除尘器的选型参数从风量、气体温度、含尘浓度与湿度等因素多重考量,根据工艺的风量、气体温度、含尘浓度的高数值,按略小于技术性能表中的数值为原则,其相对应的除尘器型号,即为所需要的收尘器型号。

DMC型单机除尘器布袋大概是多少目?

一般情况下常温除尘布袋在400目以下,如果超过400目就要考虑采用覆膜常温除尘布袋;高温除尘布袋一般在300目以上,除尘布袋滤料须有合适的孔隙,允许空气顺利通过而阻挡细小的粉尘进入滤料内部,细小颗粒的粉尘一旦进入滤料内部,就无法再对其进行清除,从而会造成除尘布袋滤料透气性大幅度降低,除尘阻力增大,导致除尘布袋无法正常使用。

除尘布袋采用纺织的滤布或非纺织的毡制成,利用纤维织物的过滤作用对含尘气体进行过滤,当含尘气体进入袋式除尘器后,颗粒大、比重大的粉尘,由于重力的作用沉降下来,落入灰斗,含有较细小粉尘的气体在通过滤料时,粉尘被阻留,使气体得到净化。,布袋过滤器所用滤料的网目较大,一般为20~50um,表面天鹅绒滤料约为5-10um。除尘设备它与口军的除尘机理一样,是通过滤材料对烟气中飞灰颗粒的机械拦截来实现的。

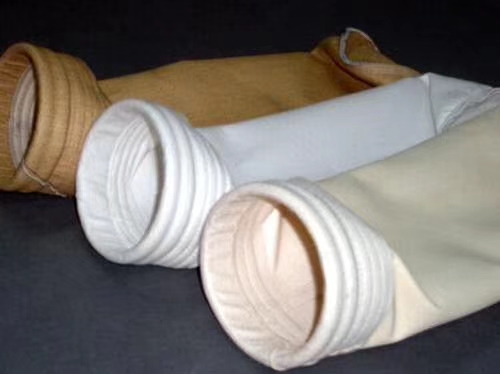

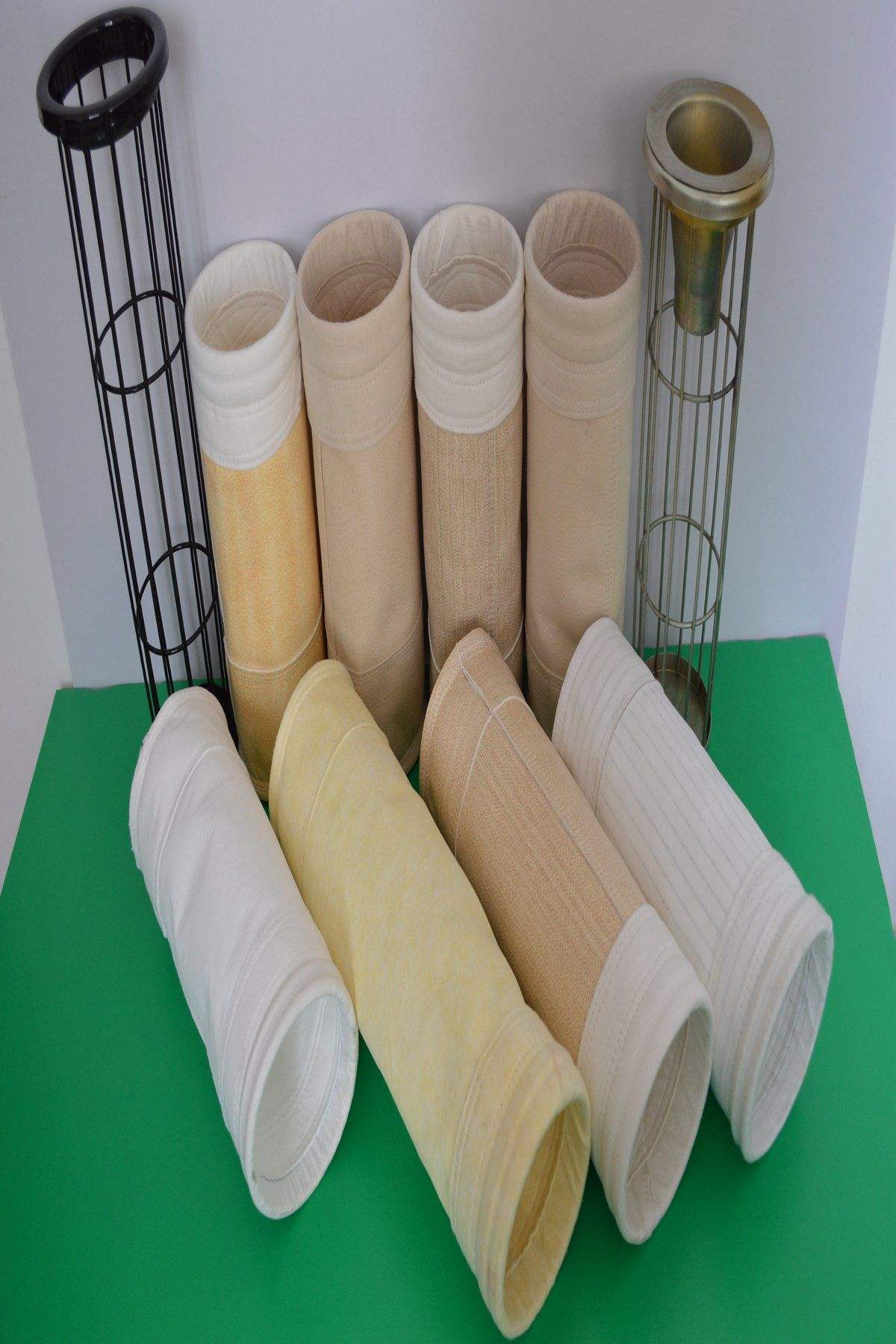

DMC型单机除尘器布袋按温度材料分:

1、常温布袋主要由涤纶、丙纶、亚克力等纤维经无纺、纺织工艺制程,具有透气性好、表面平整光滑、尺寸稳定性好、容易剥离粉尘等优良性能。主要用于一般工业企业有粉尘污染的行业除尘及常温烟气治理等领域;

2、中温布袋:较为常见的中温滤材有芳纶纤维、PPS系列纤维通过浸扎、防水、防油、防腐蚀工艺处理。

3、高温布袋主要由P84、膨体玻璃纤维、超细玻璃纤维等耐高温纤维经过纺织、无纺工艺加工而成,具有热稳定性好、过滤效率高、使用寿命长等特点。主要应用于各种高温烟气状况下的除尘器;对工况环境恶劣的部分采用高温布袋,而普通集尘部分采用涤纶布袋。

单机布袋脉冲除尘器,(1)喷吹系统能根据粉尘浓度大小,随时调节喷吹周期和脉冲宽度,使滤袋始终处于良好的过滤状态。

(2)完善的电控系统,使滤袋处于高温时不烧袋,低温潮湿时不糊袋。

(3)采用不同材质的滤袋,可适用于除尘不同性质的粉尘。

(4)灵活多变的组装型式,便于现场安置。

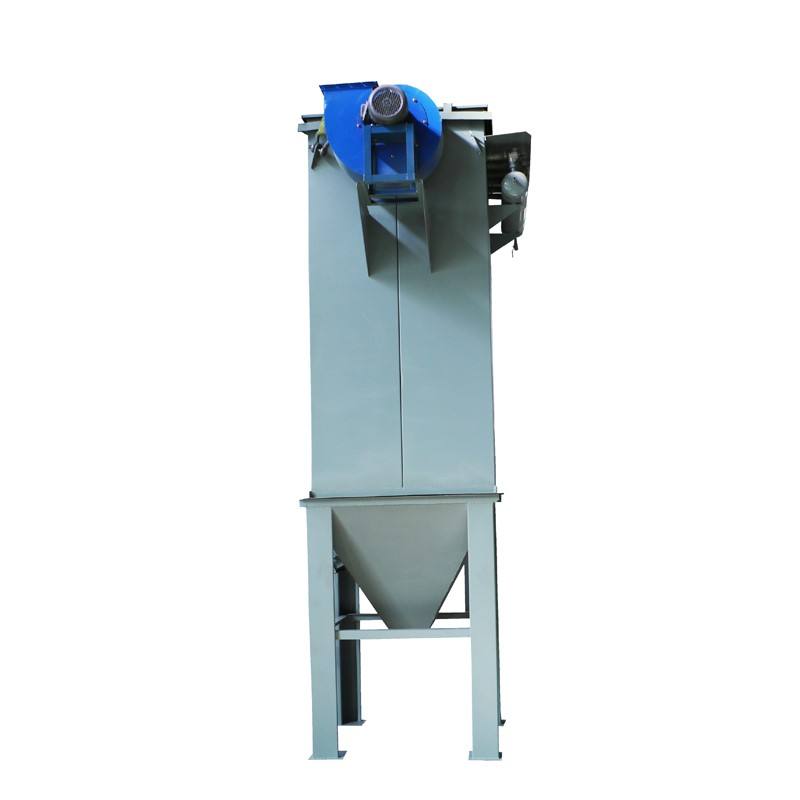

单机布袋脉冲除尘器主要有以下部分组成:

(1)箱体:包括袋室、净气室、多孔板、滤袋、滤袋骨架、检修门、箱体设计耐压5000Pa。

(2)喷吹系统:包括主气管、喷吹管、脉冲阀、控制仪。

(3)进气排灰部分有两种形式:一种为标准带灰斗式,另一种为敞开法兰式。

单机布袋脉冲除尘器采用高压(0.5~0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术,与国内其它单机相比,具有清灰动能大,清灰效率高的特点。并且体积小,重量轻结构简单紧凑、安装容易、维护方便(外滤式),广泛用于建材、冶金、矿山、煤炭、非金属矿超细粉加工等行业的含尘气体净化处理系统,是环保除尘的理想设备。

单机布袋脉冲除尘器有32、48、64、80、96、112六种规格,其中每个规格分为两种安装形式,以满足不同场合的使用要求。

将含尘气体是由风机的引力作用下经过管道入口进入脉冲布袋除尘器,在受到挡风板的作用下,含尘气流向上活动气流下降,部分大颗粒粉尘由于惯性作用被分离出来落灰灰斗,而含尘气体进入中箱体滤袋的过滤净化,粉尘基本被阻留于在滤袋之外,净化后的气体经滤袋口进入上体箱并由出风口排出。在随着滤袋外表粉尘的不断添加,布袋除尘器进出口压差也会随之上升,当布袋除尘器阻力达到设定值时,操控体系会发出清灰指令,清灰体系便开始工作。清灰时首先电磁阀接到信号后当即敞开,使得小膜片上部净气室的压缩空气便被排放,由于小膜片两端所受力的改动,使得小膜片封闭的排气通道敞开,大膜片上部气室的压缩空气便由此通道排出,使得大膜片两端的受力改动,使得大膜片动作作用将封闭的输出口打开,气包内的压缩空气便经由输出管和喷吹管喷入袋中,实现脉冲清灰。

布袋除尘器一般除了有除尘部件---除尘布袋外,另外还有一个也很重要的组件---清灰装置(见布袋除尘器结构图片如下)。清灰的原理是由于滤袋表面粉尘层的不断增厚,除尘滤袋对于气流的阻力也在逐渐增加,含尘气体则会通过的能力也会逐渐减小。其实也就是说布袋除尘器的处理风量也会越来越小。为了让布袋除尘器能持续有效地工作,必须及时清除滤袋上的积灰,使得滤袋会经常处于比较干净的状态。因此布袋除尘器一般都安装有清灰装置(简易袋式除尘器除外)。并配有自动清灰装置的袋式除尘器都安装有控制器,是用来控制清灰装置的工作次数和强度的,使得粉尘层厚度合适,并保证粉尘除尘工作的顺利进行。与此同时,布袋除尘器还安装有专门收集粉尘的灰斗,用来收集清落的粉尘。在灰斗下方一般还设有排灰机械,比如螺旋输灰机,刮板输送机,排灰阀等等。

布袋除尘器通常都设有外壳,班将滤袋和清灰机构等部件统统都装在外壳内。除尘器外壳通常被分为两个布袋除尘器除尘机制部分:一部分是尘气室,内部装有进气口,通常是含尘气体进入的地方,也是净化后的气体排出的部位。另一部分为净气室,内部装有排气口,在壳体上还有人孔或者手孔,以便检查和维修。
